Что такое карбюратор в автомобиле, его принцип работы и для чего он нужен

История создания карбюраторов

Первый карбюратор был создан в 1895 году. Основателем идеи, а также сборщиком и испытателем работы карбюратора считается немец Вильгельм Мэйбах. Примечательно, что он нигде не учился, а является самоучкой-техником.

С тех пор карбюраторные двигатели претерпели значительные изменения, однако суть их работы осталась прежней. Главным же отличием современных карбюраторов от первых моделей является способ образования топливовоздушной смеси — в старых образцах бензин просто испарялся, а сейчас имеет место распыление топлива в воздухе.

В 1925 году немецкая компания Bosch первой в мире запускает массовое производство карбюраторных двигателей. Они уже оснащены топливным насосом высокого давления и системой впрыска бензина засчёт использования форсунок. Благодаря новому принципу оснащения транспортных средств удалось стабилизировать работу машин и сделать их более безопасными.

Внедрение ТНВД и форсуночной системы впрыска в силовые агрегаты послужило толчком к разработке нового типа моторов, которые могли бы потреблять дизельное топливо. Уже в 1935 году с конвейера завода «Мерседес» вышел первый легковой автомобиль с дизельным силовым агрегатом.

После выпуска дизельных автомобилей удалось разработать новые типы карбюраторов, которые увеличивали мощность бензиновых моторов. Эти новые модели оборудовались впускным коллектором. Дальнейшие разработки в области прибавления мощностных характеристик карбюраторам позволили создать двигатель с непосредственным впрыском топлива, который обладал высоким крутящим моментом. Автомобили с таким типом карбюратора массово начали выпускаться в середине 1940 годов.

В 1965 году компания Bosch снова покоряет мировой автопром благодаря проектированию новых карбюраторов с системой распределённого впрыска. Эта система удешевила стоимость всей конструкции, так как вместо массивного и дорогого ТНВД можно было использовать обычный электронасос.

В 1994 году другая компания — Mitsubishi Motors — начинает внедрять в производство карбюраторных автомобилей систему непосредственного впрыска. Новые силовые агрегаты заметно сокращают количество потребляемого топлива, к тому же при одинаковом объёме камер сгорания такие моторы обеспечивают максимальный крутящий момент. Карбюраторы с непосредственным впрыском выделяют меньше испарений в окружающую среду.

Сегодня разные производители используют карбюраторы как с непосредственным, так и распределённым впрыском. Однако развитие карбюраторных силовых агрегатов продолжается.

Устройство карбюраторного двигателя

Общее устройство наиболее простого карбюратора заключает в себе поплавковую камеру с поплавком, жиклёр с распылителем, диффузор и дроссельную заслонку.

Если рассмотреть строение двигателя Л-12/4, то в блоке имеется четыре цилиндра. Вращение коленвала происходит на трех подшипниках. Центральный подшипник прикреплен к валу втулкой. На передней части вала прикрепляется маховик, который приводит в действие детали механизма и скапливает кинетическую энергию, она нужна для движения коленвала в период подготовительных тактов.

Смазка деталей происходит благодаря разбрызгиванию, шестеренчатый насос помогает началу движения распредвала и подает масло, которое разбрызгивается черпаками, происходит зажигание. Радиатор оснащен вентилятором, который служит для охлаждения воды.

На картере установлен сапун, который снижает давление благодаря выпуску газов.

Также имеется глушитель, который уменьшает шум от выхода отработанных газов. Количество оборотов коленчатого вала в автоматическом режиме устанавливает регулятор.

У двигателей ГАЗ-МК верхний отдел картера сделан из чугуна вместе с устройством цилиндров, которые охвачены водяной рубашкой и перекрыты головкой из чугуна, где и расположены камеры сгорания. Также имеются разъемы для свечей зажигания.

Водяная рубашка подсоединена к системе охлаждения. Низ двигателя затянут стальным поддоном, который выполняет функцию емкости для масла. Также там закреплен масляный насос, который приводит в движение распредвал.

Вращение коленчатого вала происходит также на трех подшипниках. Их вкладыши заполнены баббитом, где имеются смазочные канавки.

Чугунные крышки подшипников прикрепляются к блоку двумя болтами.

Передний сальник коленвала сделан из двух частей и представляет сердечник, который окружен платиной асбеста. Поршни сделаны из алюминия и скреплены шатуном полым стальным пальцем. Маховик прикреплен к коленвалу. Распредвал вращается на трех подшипниках и приводится в движение двумя шестернями.

Клапаны двигателя находятся справа. Система питания включает в себя бензобак, бензопроводы, отстойник, карбюратор и воздушный фильтр.

Бензобак находится выше карбюратора, поэтому топливо поступает самотеком.

Уровень масла в картере определяется специальным щупом. Охлаждение двигателя водяное. Радиатор размещен с задней стороны двигателя, водяной насос — с передней стороны. Вода, которая двигается по трубкам радиатора, остывает при помощи воздушного потока от вентилятора.

Преимущества и недостатки

Преимущества:

  • Если говорить о преимуществах карбюратора, то можем отметить простоту конструкции и надежность. В такой системе питания используются простые механизмы, которые управляются механически и практически не имеют подвижных частей. Фактически, ломаться в карбюраторе нечему, поэтому подобный узел отличается надежностью и долговечностью.
  • Если сравнивать карбюраторный мотор с инжекторным, то из преимуществ можно отметить лучшую работу при низких температурах и устойчивый запуск в жару и холод. Регулировка карбюратора не представляет сложности. Имеется два винта, изменение положения которых позволит внести необходимые корректировки в работу силового агрегата.

Однако и недостатки у двигателей данного типа всё же имеются:

  • В первую очередь это зависимость работы силового агрегата от качества топлива. При наличии в бензине липучих посторонних примесей, может забиваться распылитель, что приводит к неровной работе силового агрегата.
  • Следует сказать, что в сравнении с инжектором карбюраторные моторы существенно проигрывают в вопросах мощности. Карбюратор не способен обеспечить качественное разбрызгивание топлива в камере сгорания, соответственно в сравнении с инжектором такой мотор будет иметь увеличенный расход топлива, а также меньшие показатели мощности с одинакового объема.
  • В простоте карбюраторных двигателей кроются как преимущества, так и недостатки. Если в инжекторе можно внести программой какие-либо изменения в работу силового агрегата, то у карбюратора какая-либо регулировка работы системы питания двигателя существенно затруднена.

На сегодняшний день карбюраторные двигатели практически полностью вытеснены инжекторными агрегатами, которые отличаются улучшенными динамическими и топливно-экономическими показателями работы. Впрочем, многие автовладельцы по достоинству оценили простоту и надежность карбюраторных двигателей и с удовольствием используют машины с таким типом силовых агрегатов и по сей день.

Принцип работы карбюраторного двигателя

Принцип действия карбюраторного двигателя относительно простой и складывается из четырех тактов, которые совпадают с движением вверх и вниз в последовательности один за одним:

  • Первый такт — впуск; клапан впуска отворяется и в цилиндр доставляется новая смесь от системы питания.
  • Второй такт — сжатие; поршень сдавливает горючую смесь в камере сгорания. Все клапаны прикрыты.
  • Третий такт — расширение; происходит возгорание сдавленной горючей смеси от свечи зажигания. Смесь сжигается достаточно быстро при неизменном объеме, который соответствует объему самой камеры сжатия. Это основная характерность работы карбюраторного двигателя. При перегорании формируются газы, которые двигают поршень книзу и передают движение коленвалу.
  • Четвертый такт — впрыск; коленвал вращается и выбрасывает из цилиндра отработанные газы через приоткрытый клапан выпуска.

На этом один рабочий цикл карбюраторного двигателя заканчивается.

При первом такте клапан впуска уже в открытом виде при подходе поршня и благодаря высокой скорости движения поршня рабочая смесь продвигается к цилиндру и еще какое-то время при поднятии поршня во втором такте.

Искра поджигает рабочую смесь до того, как в цилиндре образуется высокое давление. В четвертом такте клапан выпускает отработанные испарения, чем очищает цилиндр еще до подхода поршня. Однако выход газов не прекращается даже после подхода поршня. Затем происходит запуск новой порции рабочей смеси, которая опять проходит в цилиндр.

Отсюда следует, что в работе между первым и четвертым тактом единовременно открываются клапаны впуска и выпуска, то есть происходит перекрытие клапанов. За момент перекрытия цилиндр очищается и в нем происходит разрежение, которое помогает выгоднее заполнить цилиндр горючей смесью при первом такте.

В таком двигателе происходит наружное образование рабочей смеси с ее сжатием и вынужденным поджиганием. На сегодняшний день как топливо чаще используется бензин, но они могут отлично выполнять свою работу и на газу.

Также популярны дизельные двигатели, где поджигание происходит от сжатия, их принцип работы зависит от нагревания газа при сжатии. Когда сжатие повышается, температура также поднимается. В это время в камеру сгорания через форсунку происходит впрыск топлива, которое поджигается и от полученных газов поршень передвигается. Сгорание топлива происходит после начала движения поршня.

Выше указан принцип работы одноцилиндрового двигателя, но он не способен создать условия непрерывного вращения с одинаковой скоростью. Расширенные газы оказывают действие на коленвал для его 1/4 части оборота, оставшиеся ¾ оборота движения поршня происходят по инерции.

Для ликвидации такой недоработки двигатели делают многоцилиндровыми, что способствует наиболее равномерному вращению и неизменному крутящему моменту.

Характеристики карбюраторного двигателя

Работа двигателя определяется его мощностью, действенным давлением, крутящим моментом, скоростью и частотой вращения коленчатого вала и потребление топлива.

Мощность карбюраторного двигателя, а также его крутящий момент подчиняются скорости вращения коленвала и высоты давления.

Скоростная характеристика карбюраторного двигателя устанавливается наивысшей мощностью, которую реально получить от давления при разной частоте вращения коленвала.

При небольшой скорости движения коленчатого вала давление в цилиндрах невысокое и мощность двигателя, соответственно, тоже небольшая. При ускорении вращения коленвала и давление поднимается, так как горючая смесь сгорает быстрее.

Потребление топлива увеличивается при небольшой частоте вращения коленчатого вала, так как процесс сгорания проходит медленнее, теплоотдача большая, а при увеличении частоты вращения механические и тепловые затраты увеличиваются.

Скоростная характеристика дизельного двигателя определяется при недвижимой рейке топливного насоса, который дает высокую подачу топлива на конкретном режиме скорости и бездымной эксплуатации.

При заведенном двигателе автомобиля количество вращений коленвала меняется. Если беспричинно увеличивается потребление топлива, то происходит это благодаря ухудшению рабочего процесса двигателя.

Из чего состоит стандартный карбюратор

Из чего состоит стандартный карбюратор: 1 — топливопровод; 2 — игольчатый клапан; 3 — отверстие в крышке поплавковой камеры; 4 — распылитель; 5 — воздушная заслонка; 6 — диффузор; 7 — дроссельная заслонка; 8 — смесительная камера; 9 — топливный жиклер; 10 — поплавок; 11 — поплавковая камера.

Современный механизм состоит из четырех основных элементов:

  1. Сама камера с поплавком;
  2. Жиклер;
  3. Распылитель;
  4. Диффузор;
  5. Дроссельная заслонка.

Поплавковая камера

Полость камеры разделена на два отсека. Первый отсек контролирует наличие и поступление топлива в пределах узла. С её помощью происходит бесперебойное и непрерывное снабжение мотора топливом, независимо от условий. Незамысловатый механизм предусматривает, что внутри камеры находится поплавок, который цепляется за игольчатый клапан, расположенный у начала отверстия канала. Этот процесс обеспечивает подачу бензина из топливного бака.

Поплавковая камера: 1 – поплавок; 2 — ограничитель хода поплавка; 3-регулировка уровня топлива; 4 – уровень топлива в поплавковой камере.

По мере испарения топлива и снижения его уровня, поплавок погружается ниже, а клапан расширяется, за счет чего происходит очередное впрыскивание топлива внутрь полости. Если случается обратный процесс, то поплавок наоборот поднимается, а клапан сужается.

Второй камерный отсек служит для замешивания горючего и воздуха.

Диффузор

Когда бензин и воздушный поток соединяются воедино, то попадают в диффузор. Так как отверстие его очень маленькое, при попадании в него скорость циркуляции смеси увеличивается.

Диффузор карбюратора

Распылитель

Служит соединительным мостиком между камерными отсеками. Распылитель соприкасается с жиклером и диффузором.

Жиклер

Специальный вставочный механизм, с отверстием посередине. Оно сквозное и имеет определенный диаметр. Именно жиклер отвечает за подачу необходимого количества топлива.

Жиклеры

Итак, представим себе процесс. Сначала запускается двигатель, после чего поршень цилиндра начинает давить вниз, создавая разряжение. Из-за этого эффекта происходит усиленное засасывание воздуха при помощи заборника с фильтром, который установлен на карбюраторе.

Дроссельная и воздушная заслонки

Воздушная заслонка помогает следить за уровнем обогащенности горючего. При закрытии прохода случается излишнее обогащение (повышенное содержание смеси), которое влечет остановку работы мотора. Дроссельная заслонка установлена позади диффузора, поэтому перекрывая канал она регулирует скорость движения топливновоздушной массы.

Дроссельная заслонка

Когда водитель нажимает на акселератор, он таким образом воздействует на дроссель.

Так выглядит упрощенный вариант карбюраторной схемы. Но на самом деле он состоит из множества элементов и сложных механизмов, потому что эксплуатация двигателя происходит в разных условиях климата и рельефа, в зависимости от этого требуется различный состав топлива.

Именно по этой причине у современной поплавковой системы такое многоступенчатое устройство с вспомогательным оборудованием и дополнительными системами. Учитывая эти факторы карбюратор способен приготовить смесь для каждого случая.

3. Система ХХ

Система холостого хода обеспечивает устойчивую работу силовой установки на малых оборотах, когда дроссельная заслонка полностью закрыта. Представляет она собой систему каналов по которым подается воздух и топливо под дроссельную заслонку. То есть, смесительная камера при таком режиме не задействуется, поскольку система ХХ изготавливает необходимое количество смеси и подает во впускной коллектор в обход ее. Дополнительно эта система включает в себя еще один канал – переходной, в задачу которого входит обеспечение поддержания стабильной работы мотора во время смены режима от ХХ до средних оборотов.

Какие еще системные элементы дополняют конструкцию карбюратора?

  1. Пусковой механизм;
  2. Дозирующий механизм;
  3. Система холостого хода;
  4. Ускорительный насос;
  5. Экономайзер;
  6. Эконостат.

Всякий элемент выполняет свою роль для поддержания нормального рабочего состояния агрегата.

Ускорительный насос

Ускорительный насос реализует возможность впрыска нужного количества и состава смеси во время резкого ускорения, когда основная система дозирования не справляется, так как должна обеспечивать функциональную подачу только при медленном раскрытии дроссельной заслонки. Целью насоса является быстрое и своевременное обогащение состава, а это способствует предотвращению «провала» во время ускорения.

Специально для этого сделан канал, со множеством шариковых клапанов, которые снабжены цельной мембраной. Соединительная подводка к клапану идет напрямую от дросселя. Когда происходит спонтанное воздействие на акселератор, шарики расширяются и позволяют клапанному отверстию раскрыться, а мембрана осуществляет выдавливание нужного количества эмульсионной смеси в распылитель, который расположен впереди диффузора.

Экономайзер и эконостат

Экономайзер регулирует производительность мотора, когда это становится жизненнонеобходимым для поддержания работы. Это достигается при помощи подачи обогащенной смеси и дополнительной подаче порции эмульсии напрямую в основание распылителя, но в обход главной дозирующей системы.

Эконостат даёт ДВС возможность по итогу достигать максимальной мощности при работе на повышенных оборотах. Именно для этих целей предназначен данный элемент, обеспечивающий впрыскивание горючего напрямую из поплавковой шахты и мгновенное его распределение перед диффузором.

Это основные и главные детали в системе поплавковых карбюраторов. Кроме вышеперечисленного надо отметить, что в конструкции используется также камера сбалансированного типа. Это нужно для поддержания бензина на нужной отметке, а в камере отсутствует разряжение, для чего она соединена с атмосферой. В случае со сбалансированной камерой происходит стыковка с горловиной карбюратора, за счет чего невозможно попадание инородных веществ при заборе воздуха.

Несмотря на хитрую схему конструкции регулировок карбюратора немного, и все они относятся только к системе холостого хода. Чтобы оптимизировать и стабилизировать её работу в этом режиме, предусмотрены специальные винты: воздушный для количества и топливный для качества (игольчаты). Сквозь имеющееся отверстие поступает горючее.

Игольчатый винт находится внутри канала и передает эмульсию в задроссельный отсек. Чтобы скорректировать количество эмульсии, меняют сечение самого канала при помощи вкручивания или выкручивания, в зависимости от конкретной ситуации.

Слабая сторона карбюратора в том, что его конструкция предусматривает множество жиклеров и каналов, у которых небольшие насечки. По этой причине при использовании механизма по назначению в него попадают различные загрязнения. Они засасываются внутрь вместе с топливом, но не сгорают вместе с ней, а образуют осадок на стенках каналов и жиклеров, тем самым закупоривая их.

Поэтому нужно систематически производить чистку узла. Данная процедура может проводится профессионалами, но можно сделать её самостоятельно, но для этого понадобиться полная разборка узла. После чего необходимо качественное его промыть, просушить либо продуть каналы.

В последние годы индустрия бытовой химии шагнула вперед и появилось множество чистящих составов. Это химические составы, способные при взаимодействии с материей вызывают расщепление различных отложений и смол в каналах. В результате химической реакции вещество попадает в цилиндр, где смешивается с топливом и сгорает. Надо предупредить, что подобный способ очистки подходит исключительно в случае несерьезных засоров. В противном ситуации удалять их придется собственноручно.

Холостой ход

Эта система призвана сделать работу по силовой установке на минимальных оборотах, в момент, когда дроссельная заслонка находится в закрытом состоянии.

Это система канальцев, сквозь которые проходит поток воздуха и вместе с топливом заливается под дроссельную заслонку. В этом случае, смесительная камера не используется, поскольку режим холостого хода производит достаточное количество смеси и наполняет впускной коллектор минуя её. Также эта система имеет дополнительный элемент в виде переходного канала, который должен поддерживать бесперебойную работу во время переключения режимов от холостого хода на средние передачи.

Данная система выполняет функцию по снабжению мотора горючим в тот момент, пока дозирующая система не активна. Именно по этой причине возможна силовая работа установки при пониженных оборотах. При помощи винтов регулировки происходит коррекция пропорциональных составляющих топлива и кислорода на холостых оборотах. В новых моделях автомобилей, чьи производители озабочены экологическим состоянием региона, и следят за уровнем загрязненности выхлопных газов снабжают систему опломбированным винтом регулировки. Не является правдивым утверждение, что подобное изменение смесительного состава вызывает изменение выхлопов при всех возможных вариациях.

Электромагнитный клапан

Неотъемлемой частью карбюраторов современных автомобилей является экономайзер. Такие устройства классифицируются на два основных типа, одним из которых является ЭПХХ, или электромагнитный клапан. Разработано такое устройство было в 80-х годах прошлого века с целью снижения потребления горючего карбюраторными двигателями, значительно уступавшими в этом аспекте инжекторным аналогам.

Внедрение электронных элементов стало единственным способом понижения расхода бензина. Разработка ЭМК и некоторых других устройств позволила сэкономить горючее и повысить эффективность карбюратора.

Стабильность холостого хода двигателя обеспечивается ЭПХХ, который приводится в действие электрическим током. Осуществляется это посредством перекрытия каналов, по которым поступает бензин, в режимах работы мотора, которые не требуют потребления топлива. В таких режимах функционируют только клапана силового агрегата и жиклёры, в то время как другие узлы и детали бездействуют.

Экономайзер принудительного холостого хода карбюратора управляется при помощи специального электронного блока

Электромагнитный клапан позволяет:

  • При функционировании силового агрегата в режиме принудительного холостого хода сэкономить топливо;
  • Поддерживать стабильный холостой ход автомобиля;
  • Усиление подачи горючего позволяет нормализовать прогрев двигателя авто при запуске;
  • Снизить износ дроссельной заслонки и других узлов двигателя;
  • Продлить срок эксплуатации силового агрегата за счёт оптимизации его работы.

ЭПХХ карбюратора автомобиля

Карбюратор транспортного средства оснащается электронным блоком управления, активирующим ЭМК, который контролирует расход топлива при включении режима принудительного холостого хода. Переключение на данный режим работы осуществляется при торможении двигателем. Давление, нарастающее под дроссельной заслонкой, подаёт по каналам топливо в силовой агрегат.

При спуске машины с возвышенности эффективность режима торможения двигателем снижается в разы. В связи с этим повышается потребление бензина, что провоцирует активацию ЭПХХ, который автоматически прекращает подачу топлива.

Основная функция экономайзера принудительного холостого хода — экономия топлива

ЭПХХ срабатывает при получении от датчика сигнала о закрытой заслонке и увеличении количества оборотов коленчатого вала. В рабочем режиме электромагнитный клапан пребывает до тех пор, пока:

  • При опущенной заслонке дросселя не понизится скорость движения;
  • Не будет выжата педаль газа и набрана скорость движения, что приведёт к отключению экономайзера;
  • Не включится стандартный режим холостого хода и не отключится передача.

Функционирование экономайзера позволяет повысить эффективность режима торможения мотором, обогатить топливную смесь и сэкономить бензин.

Прокладка карбюратора

Основное назначение прокладок, используемых при установке карбюраторов — уплотнение соединений между впускным коллектором и самим карбюратором. Нередко для обеспечения более надёжного и герметичного соединения используют сразу несколько прокладок: они предотвращают подсос воздуха в двигатель со стороны.

При монтаже карбюраторов используются три основных вида прокладок:

  • Теплоизоляционная. Предотвращает перегрев карбюратора, позволяя понизить его температуру;
  • Армированная. Прочность соединений между теплоизоляционной частью карбюратора и его фланцем увеличивается за счёт таких прокладок;
  • Паронитовая. Высокая температура, излучаемая впускным коллектором, изолируется паронитовой прокладкой.

Самостоятельное изготовление прокладок для карбюратора подразумевает использование паронита либо тонкого металлического листа. Новая прокладка изготавливается аналогично той, которая была установлена на заводе-изготовителе.

Специалисты не советуют устанавливать паронитовые прокладки под карбюраторы, поскольку при попадании на них бензина паронит сильно разбухает и начинает сыпаться, что в итоге может привести к попаданию в карбюратор частиц материала и засорению жиклёров.

Для уплотнения стыков между карбюратором и впускным коллектором используются специальные прокладки

Завихритель

Принцип работы карбюратора строится на вихревом смешении воздушного потока и горючего при помощи завихрителя — небольшой выполненной в форме пластинки детали, оснащённой каналами. Завихритель не является частью внутренней конструкции карбюратора, поскольку устанавливается под него.

Создаваемые деталью воздушные завихрения создают мелкие капли горючего, благодаря чему создаётся топливно-воздушная смесь. Специалисты рекомендуют оснащать подобным устройством все карбюраторы, поскольку оно уменьшает расход горючего.

Завихритель смешивает воздушный поток и горючее, создавая топливно-воздушную смесь

Дозаторы

В камеру сгорания мотора бензин подаётся порциями определённого объёма из дозатора карбюратора.

Дозатор определяет количество топлива, необходимое для подачи в двигатель автомобиля

Дозирующая система

ГДС карбюратора поддерживает работу ДВС автомобиля во всех режимах за исключением режима с низкой частотой вращения коленвала. Основная задача данной системы — подача порции бензина для образования горючей смеси. По мере открытия заслонки дросселя обогащение топливной смеси происходит очень быстро, поскольку бензин поступает в большем объёме, чем воздух через диффузор. Компенсировать состав смеси горючего можно за счёт предотвращения её обогащения, что делает дозирующая система карбюратора.

Игольчатый клапан

Несмотря на небольшие габариты, игольчатый клапан является одной из основных деталей карбюратора. Работоспособность и исправность клапана влияют на функционирование карбюратора, уровень расхода горючего и качество образуемой топливной смеси.

Конструкция клапана проста и состоит из иглы и цилиндрического корпуса. Данный узел очень хрупкий и деликатный, часто выходит из строя. Все его неполадки разделяют на две группы:

  • Недостаточная герметизация корпуса;
  • «Залипание» иглы.

Причиной первой неисправности становится сильный износ седла клапана и иглы, из-за чего количество поступающего в диффузор топлива ничем не ограничивается, что приводит к повышению расхода бензина, не оказывая при этом никакого влияния на работоспособность силового агрегата автомобиля.Полностью противоположная ситуация с «залипанием» иглы, которое сопровождается недостатком горючего для исправного функционирования мотора.

Одна из основных деталей карбюратора, отвечающая за его нормальное функционирование

Пусковая система карбюратора

Данная система осуществляет впрыск обогащенного горючего в двигательные элементы (цилиндры). Это происходит в момент запуска. Тут ключевую роль играет воздушная заслонка. В консрукциях российского производства, она управляется вручную при помощи рукоятки подсоса, которая выведена внутрь салона. В иностранных моделях используется система автоматизированного запуска, которая независимо контролирует раскрытие воздушной заслонки.

Кроме того, система конструкции предусматривает предотвращение поступления переобогащенного питания внутрь цилиндров сразу после запуска. Специально привод сконструирован таким образом, что может выполнять открытие створки чтобы произошло обеднение смеси. Также она связана тягой с дросселем. Это дает возможность при запуске и во время прогрева регулировать уровень раскрытия створок.

Для чего нужен подсос на карбюраторе

Механизм карбюраторной системы включает дроссельную заслонку, регулирующую поступление воздуха. От того, в каком положении она находится и зависит объём смеси, поставляемой в цилиндры, потому характером конструкции предусмотрена связь с педалью газа, чтобы при нажатии подавалось больше воздуха и топлива.

Для запуска силового агрегата на холодную требуется обогащённая смесь, для получения которой требуется большего объёма горючего, чем в стандартном режиме. Раньше часть автомобилей снабжались ручкой управления заслонкой на приборной панели (в народе «подсос»), облегчающей задачу водителю. При вытягивании рычага заслонка прикрывается, ограничивая подачу воздуха в смесительную камеру, что создаёт разрежение, топлива затягивается больше, в результате чего и образуется обогащённая смесь, что и требуется для пуска двигателя при минусовых температурах за бортом. Ручку управления пусковым устройством карбюратора после запуска и прогрева мотора возвращают в прежнее положение, а заслонка управляется стандартно.

У большей части машин с карбюраторной системой подачи топлива данный элемент для создания более насыщенной топливовоздушной смеси отсутствует. Многие производители автоматизировали процесс, что избавило от необходимости тянуть на себя ручку управления для холодного пуска мотора.



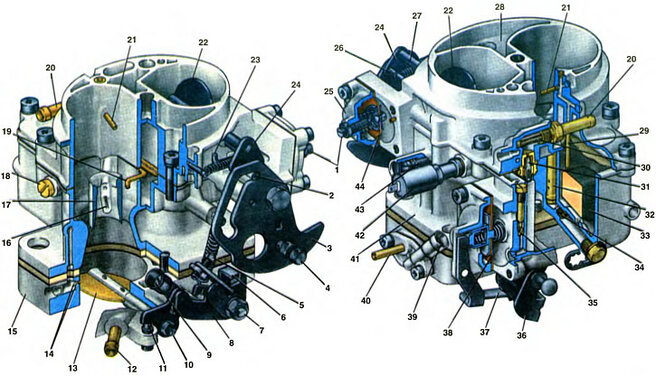

Устройство карбюратора наших дней

Сегодня используются поплавковые модели, которые являются самыми усовершенствованными. Их можно увидеть на большинстве машин.

Поплавковый карбюратор состоит из множества элементов:

  • Поплавковая камера для сохранения горючего на заданном уровне.
  • Поплавок, оснащенный специальной иглой, который используется для дозирования уровня бензина.
  • Смесительная камера ― для смешения топлива в мелкодисперсном виде с воздухом.
  • Диффузор — зауженное место для увеличения скорости воздуха.
  • Распылитель, оснащенный жиклером, который соединяет камеры, подает смесь в диффузор.
  • Заслонка дросселя — для регулировки потока рабочей жидкости.
  • Воздушная заслонка — для регулировки потока воздуха, поступающего в карбюратор. С помощью элемента создают смесь «обогащенную», «нормальную» или «бедную».
  • Система холостого хода — подает горючее мимо смесительной камеры по спецканалам в задроссельное пространство.
  • Эконостаты и экономайзеры — обеспечивают дополнительную подачу топлива при существенных нагрузках. Эконостаты работают от разрежения воздуха, экономайзерами управляют принудительно.
  • Подсос горючего — для принудительного обогащения топливной смеси. С помощью рычага водитель приоткрывает дроссельную заслонку, воздух проходит сквозь смесительную камеру и забирает больше горючего. В результате смесь становится обогащенной, помогает запустить холодный двигатель.

Классификация карбюраторов

Все карбюраторы можно различать по следующим признакам:

  • По направлению движения потока различают горизонтальные и вертикальные модели.
  • По регулировке отверстия распылителя и формированию разрежения разделяют: системы с постоянным разрежением; с постоянным сечением (серийные устройства); с золотниковым дросселированием — модели для мототехники, в них вместо дроссельной заслонки объем поступающей смеси регулирует шибер-золотник.
  • По числу смесительных камер выпускают одно- и многокамерные модели. «Сдвоенные» устройства используются в моторах с цилиндрами, которые находятся далеко друг от друга. В результате каждая половина осуществляет впрыск в свои цилиндры.Принцип работы карбюратора

Карбюраторы подразделяются на виды, а работа каждого вида осуществляется своим индивидуальным способом. К примеру, фитильные функционируют благодаря тому, что заставляют воздушные потоки просачиваться по поверхности пропитанных газом фитилей. Вследствие этого процесса происходит испарение паров бензина в атмосферу. Но, стоит признать, что о фитильных карбюраторах мы рассказываем для того, чтобы осветить полный обзор информации о карбюраторах. На самом деле этот метод давно перестали использовать, так как он устарел более сотни лет назад.

В основном карбюраторы сегодняшнего дня функционируют благодаря механизму распыления. Они работают за счёт эффекта Вентури с целью вытягивания бензина из камеры.

Все карбюраторы, которые работают по принципу Бернулли, обладают некоторыми особенностями. Изменение давления воздуха предсказуемо и прямо пропорционально скорости его движения. Это имеет большое значение, так как воздух, проходящий через карбюратор, содержит узкую сжатую трубку Вентури. Ее функция состоит в том, чтобы ускорять воздушный поток, проходящий через нее.

Воздух функционирует только благодаря педали акселератора. Она и дроссельный клапан, который расположен в карбюраторе – связаны между собой тросиком. Этот клапан закрывает трубку в момент не использования педали акселератора, а когда происходит нажатие на эту педаль, он ее открывает. Благодаря этому воздух проходит сквозь трубку Вентури.

Выходит, что происходит засасывание большего количества топлива из камеры для смешивания. Именно эти принципы лежат в основе работы карбюратора.

Подавляющее количество этих приборов оснащены дополнительным клапаном над трубкой Вентури (дроссель). Он частично закрыт, когда двигатель не работает, а это, в свою очередь, делает количество воздуха, которое способно пройти в карбюратор, меньше. Вследствие этого образуется более богатая смесь/воздух или топливо, поэтому дроссель откроется, когда двигатель придет в работу, и нагреется, ведь для эксплуатации ему больше не будет нужна богатая смесь.

Иные компоненты карбюраторной системы также разработаны с целью воздействия на воздушно-топливную смесь при различных условиях работы.

Карбюратор является сложным элементом, и вся его техническая работа тоже достаточно сложна.

Управление карбюратором

Как правило, действиями карбюратора руководит водитель автомобиля. На отдельных моделях карбюраторов применялись вспомогательные системы, которые немного автоматизировали управление карбюратором.

Для того чтобы управлять дроссельной заслонкой наиболее часто пользуются педалью газа, которая обуславливает ее подвижность при содействии системы тяг либо тросового привода. Тяга, как правило, лучше, однако механизм привода куда сложнее и сдерживает способность механизма по компоновке подкапотной площади. Привод тягами был популярен до 1970 года, потом стали чаще использоваться тросики из металла.

На старых машинах чаще предполагалась двойная система привода дроссельной заслонки карбюратора: вручную рычагом либо от ноги, при помощи педали. Если надавливать на педаль, то рычаг не двигается, а если перемещать рычаг, то педаль опускается.

Последующее открытие дросселя можно совершать педалью. Когда педаль опускается — дроссель остается в таком же положении, в котором зафиксировался при управлении рукой. К примеру, на «Волге» ГАЗ-21 на панели приборов был размещен рычаг для управления рукой, при его движении можно достичь постоянного функционирования холодного двигателя без действия воздушной заслонки либо применять «постоянный газ». На грузовиках «постоянный газ» применялся для облегчения передвижения задним ходом.

Воздушная заслонка может быть оснащена механическим либо автоматическим приводом. Если привод механический, то водитель закрывает ее при участии рычага. Автоматический привод очень популярен в других странах, а в России не «прижился» из-за своей ненадежности и недолгим сроком службы.

Регулировки карбюратора

Карбюратор — устройство, которое имеет наименьшее количество регулировок, но нуждается в хорошо отлаженной системе. Неорганизованная эксплуатация карбюратора сильно действует на функциональность двигателя в целом. При плохой регулировке карбюратора снижается экономичность двигателя и повышается токсичность отработанного газа.

Подходящие виды регулирования карбюратора:

  • “Винт количества” — функционирование на холостом ходу;
  • “Винт качества” — насыщенность рабочей смеси (как результат, повышение токсичности выхлопных газов) на холостом ходу.

В период использования нужно прослеживать дееспособность нижеуказанных узлов:

  1. Действие клапана и схема холостого хода.
  2. Работа насоса (запаздывание действия, объем и время впрыска бензина).
  3. Размеренность работы, беспрепятственное движение, возврат пружиной и нужная степень открытия дроссельной заслонки.
  4. Действие холодного запуска (закрывание воздушной и степень открывания дроссельной и воздушной заслонок)
  5. Деятельность поплавковой конструкции (необходимое количество топлива в поплавковой камере, непроницаемость клапана).
  6. Пропускная возможность жиклеров.

На работоспособность карбюратора воздействуют:

  • Система регулирования карбюратора.
  • Установка пропуска воздуха (воздушный фильтр, обогрев воздуха).
  • Система подачи топлива (бензонасос, фильтры, заборники).
  • Трубка для слива излишков бензина.
  • Непроницаемость впускного канала, который расположен за карбюратором.
  • Нарушение клапанного устройства.
  • Качество топлива.

Проблемы в карбюраторной системе

Есть ряд проблем в карбюраторах, которые решаются регулировкой воздушной заслонки смеси или холодного хода, а иным — необходим ремонт или замена. Часто происходит износ мембраны карбюратора. Проявляется это в том, что она прекращает качать топливо в камеры.

В момент выхода из строя карбюратора, двигатель может начать не очень хорошо функционировать, попадая в определенные условия.

Случаются и такие проблемы карбюратора, из-за которых может произойти поломка двигателя — он перестает правильно работать на холостом ходу, и ему в этот момент становится необходима посторонняя помощь.

Частые затруднения в карбюраторной системе возникают зимой, когда двигатель самостоятельно очень трудно заводится. Двигатель, работающий с трудом на холоде, хорошо функционирует в теплое время.

Многие проблемы с карбюраторной системой возможно разрешить ручной регулировкой смеси или частотой холостого хода. Для этого смесь регулируют, поворачивая один или другой винт.

Типичные неисправности карбюраторов и их причины

  • Трудный запуск двигателя вхолодную:
    • Дроссельная заслонка не закрывается полностью при вытянутом до упора подсосе. Необходимо отрегулировать привод заслонки.
    • Пусковые зазоры заслонки неправильно отрегулированы.
  • Холодный двигатель сразу после запуска глохнет при полностью вытянутом подсосе:
    • Неправильно отрегулированы зазоры заслонки.
    • Заслонка остаётся в закрытом положении после пуска. Проблема решается очисткой или заменой телескопической тяги, диафрагмы.
  • Трудно запускается прогретый двигатель:
    • Причина неисправности, скорее всего, кроется в высоком уровне топлива в камере поплавка. Нужно отрегулировать поплавковый механизм или заменить клапанную иглу.
  • Двигатель неустойчиво работает вхолостую:
    • Неправильно отрегулирована система холостого хода.
    • Засорились жиклёры.
    • Нарушена работа блока управления ЭПХХ или оборван провод.
    • Вакуумный запорный клапан ЭПХХ не срабатывает в нужный момент.
    • Через фланец или подходящие к карбюратору шланги подсасывается лишний воздух.
    • Смесь переобогащается из-за плохой регулировки поплавка или нарушения герметичности иглы.
  • «Провал» при открытии дроссельной заслонки:
    • Смесь плохо обогащается из-за того, что распылитель ускорительного насоса закреплён негерметично.
    • Смесь слишком сильно обогащается или обедняется из-за засорения жиклёров, распылителя или топливных каналов.
  • Ухудшилась динамика разгона:
    • Смесь слишком обеднённая из-за малого количества топлива в поплавковой камере, засорения жиклёров, топливных каналов.
    • Вторичная камера не включается из-за неисправности пневмопривода.

Ремонт карбюратора

Если внести изменения или выполнить некие исправления, не снимая устройства с двигателя, то можно решить многие проблемы. Однако некоторые неисправности решаются только при помощи удаления устройства и различных частей. Восстановить карбюратор можно. В эту операцию обычно входит удаление блока, следом – его разборка на части и очистка с применением растворителя, который разработан специально для этого.

Множество «внутренностей» карбюратора, уплотнений и прочих частей далее необходимо заменить перед процессом монтажа. Только после того, как произошла тщательная обработка, нужно собрать воедино все части в карбюратор и произвести его установку.

Заключение

Несмотря на свою несколько громоздкую конструкцию, карбюраторы верой и правдой служат владельцам старых автомобилей. И, возможно, ремонт и чистка, которую автолюбители делают самостоятельно, обходится в разы дешевле, чем промывка форсунок, к которой вынуждены прибегать владельцы инжекторных автомобилей.

Покупать ли машину, если на ней установлен карбюратор? Если судить по схеме работы, он далеко не самое слабое звено в автомобиле, и может долгое время вообще не тревожить никакими поломками. Так что карбюраторы, хоть и устарели, но всё еще готовы послужить тем, кто ценит простоту и надежность.

Источники

  • https://pol-z.ru/chto-takoe-karbyurator/
  • https://avtodvigateli.com/vidy/benzinovyj/karbyuratornyj.html
  • https://dvigatels.ru/uhod/karbyuratornyj-dvigatel.html
  • https://prokarbyrator.ru/vidy-i-osobennosti-karbyuratorov/ustrojstvo-i-printsip-raboty-karbyuratora-2.html
  • http://AvtoMotoProf.ru/obsluzhivanie-i-uhod-za-avtomobilem/konstruktsiya-i-printsip-rabotyi-karbyuratora/
  • https://autoclub.su/chto-takoe-karbyurator/
  • https://DriverTip.ru/osnovy/chto-takoe-karbyurator-kak-on-rabotaet.html
  • https://principraboty.ru/princip-raboty-karbyuratora/
  • https://foram.ru/dvigatel/karbyurator-chto-eto-takoe-printsip-rabotyi-problemyi-remont-karbyuratora
  • https://AvtoNov.com/%D1%87%D1%82%D0%BE-%D1%82%D0%B0%D0%BA%D0%BE%D0%B5-%D0%BA%D0%B0%D1%80%D0%B1%D1%8E%D1%80%D0%B0%D1%82%D0%BE%D1%80-%D0%B2-%D0%B0%D0%B2%D1%82%D0%BE%D0%BC%D0%BE%D0%B1%D0%B8%D0%BB%D0%B5/
  • https://VazNeTaz.ru/karbyurator

[свернуть]

Комментарии закрыты.
