Назначение ремня ГРМ
Основное назначение ремня – синхронизация вращения коленвала и распредвала ДВС. Если движение этих основных приводов кривошипно-шатунного механизма и клапанной системы будет не синхронно, возникают две критические неисправности:
- в камерах сгорания двигателя будет отсутствовать необходимая компрессия;
- угол зажигания некорректен.
В большинстве дизельных двигателей, многих бензиновых может сложиться ситуация, когда «клапана встречаются с поршнями». Приобретая автомобиль, необходимо узнать точное наименование модели двигателя, который на него установлен. Это можно сделать по VIN, но иногда в процессе эксплуатации авто двигатель меняют, тогда это сделать сложнее. По модели двигателя необходимо ввести запрос в поисковик, например, «двигатель 4G63 клапана встречаются с поршнями» или типа этого. Полученные ссылки необходимо проанализировать. Если ответ будет однозначен: «встречаются», сроки и пробег до замены необходимо соблюдать обязательно. Если ремень порвется или перескочит, это наверняка приведет к капиталке.
Многие автолюбители советуют приобретать автомобиль с двигателем, оборудованным цепным механизмом газораспределения. Есть мнение, что они более надежны. Это не всегда так. Даже, если это двигатель-миллионник, это еще не значит, что не надо своевременно менять успокоитель цепи. Такая работа может быть более трудоемка, чем замена ремня.
Когда требуется замена ремня ГРМ
Замена ремня ГРМ строго регламентируется и описывается в «Инструкции по ремонту и эксплуатации» для конкретной марки и модификации автомобиля. На практике в зависимости от марки машины и режима эксплуатации ГРМный ремень может надежно выполнять свои функции 50 – 100 тысяч км пробега, после чего он нуждается в замене (желательно, вместе с одним или несколькими роликами, в зависимости от модификации двигателя).
Иногда одновременно с заменой ремня может потребоваться и замена помпы охлаждения.
Однако некоторые производители устанавливают для ремня ГРМ явно неадекватный срок эксплуатации. Например, на некоторых российских «Ладах», эксплуатирующихся в достаточно непростых российских условиях, менять ремень рекомендуется после 180 тысяч км пробега, что выглядит довольно странно. В то же время на автомобилях марки «Рено» ремни даже самого высокого качества от лучших мировых производителей рассчитаны на 60 000 км пробега по России, и на 120 000 км пробега по Европе.
Замена ремня ГРМ должна проводиться не только согласно регламенту ТО, рекомендациям производителя или когда он порвется, но и при появлении признаков неисправности или в следующих случаях:
- Большой возраст ремня ГРМ (более 5 лет, даже если он не эксплуатировался).
- Трещины, протертости и «распушение».
- Разрушение зубьев ремня.
- Разгерметизация и протекания в корпусе ГРМ (масло с охлаждающей жидкостью разрушают резиновую основу ремня).
- При изношенном ремне двигатель может запускаться и работать неуверенно.
- Износ ремня может стать причиной сбоя зажигания, после чего двигатель начинает как бы детонировать и шумно работать, а из выхлопной трубы начинает выходить черный дым.
Важно! Несвоевременная замена ремня ГРМ может привести к деформации клапанов, поломке распредвала, загибу шатунов и поршневых юбок.
Как понять, что ремень пора менять
Если неизвестно, в какой период в автомобиле производилась замена этого элемента, требуется изучить, насколько он изношен. Есть признаки, указывающие, что пора отправляться на СТО:
- пуск мотора сопровождается появлением выемок на зубцах изделия;
- наличие выпуклостей;
- поверхность расходника повреждена;
- изношенность зубцов;
- растрескивание изделия.
Если протекает масло, тоже необходимо менять ремень ГРМ.
Как самостоятельно определить, что ремень пора менять
Как было сказано выше, износиться деталь может гораздо раньше срока. Особенно следует быть внимательным при покупке авто с пробегом.
Определить износ ремня автомобилист способен и самостоятельно, при этом зависимо от конструкции осмотр может быть невозможен без применения специальных инструментов.
С учётом того, что деталь изнашивается всегда в разной степени, пренебрегать оценкой его состояния, даже если время предполагаемой замены ещё не наступило, не стоит.
Ряд свидетельств износа, предвещающих замену:
- трещины или прочие дефекты на внутренней и внешней стороне изделия;
- продольные срезы по длине детали;
- изношенные зубья;
- сильное загрязнение расходника;
- утечка масла, попадание на изделие;
- обрыв ремня – критический случай.
К вопросу, как проверить ремень ГРМ следует подходить исходя из особенностей механизма.
Вышеперечисленные признаки износа можно заметить визуально, но чаще всего для этого нужно демонтировать защитный кожух детали. Некоторые марки авто подразумевают для этого «вывешивание» двигателя.
Диагностику следует проводить однозначно, если замечены признаки, намекающие на износ, это такие перебои в работе сердца автомобиля:
Исследование посредством компьютерной диагностики способно точно выявить эти признаки. Максимально результативна проверка угла зажигания на заведённом моторе (в норме отклонения до пяти градусов), на холостом же ходу существенно меняться он не должен.
Выполнение замены ремня ГРМ требует определённых навыков и соответствующего инструментария. Часто при монтаже требуется отрегулировать угол опережения зажигания. Многие системы управления блокируют пуск мотора при неправильном угле с целью предотвращения разрушения механизма.
Последствия обрыва ремня ГРМ
Для корректной работы двигателя важна исправность всех его составляющих, включая составляющие газораспределительного механизма. Расходники, к коим относится и ремень ГРМ, подлежат обязательной замене при выполнении периодического обслуживания авто.
Порыв элемента – это критический случай, спровоцированный несвоевременной заменой и влекущий последствия разного характера. Нередко автовладельцы задаются вопросом, что будет, если порвётся ремень ГРМ, насколько серьёзным может быть игнорирование контроля состояния детали и как справиться с проблемой.
Для ответа на этот вопрос важно определить, строение механизма газораспределения в конкретной модели авто.
На самом деле масштабы неприятностей, которые может повлечь за собой лопнувший ремень ГРМ, зависят от конструктивных особенностей агрегата. Более печален исход в случае нахождения поршней с клапанами в одном блоке, поскольку данные элементы при такой конструкции не встречаются лишь благодаря ремню.
Когда ремень порван, синхронная работа деталей механизма нарушается, как следствие клапаны загибает поршнями. Кроме того, возможны повреждения распределительного вала, поршня и стенок цилиндров.
При большой удаче этого не произойдёт, если обрыв случился в момент, когда элементы находились на максимальном удалении друг от друга.
Крайняя степень износа, когда ремни рвутся, не обязательно провоцирует капремонт двигателя. Другой вариант исполнения мотора не подразумевает встречи клапана и поршня при обрыве.
Цилиндры в таких конструкциях имеют больше пространства, благодаря чему элементы функционируют, не взаимодействуя. Реализация данного типа мотора позволяет не опасаться повреждения остальных частей механизма.
При этом независимо от того, гнёт ли клапана при обрыве ремня, нужна срочная замена детали.
Несвоевременное выполнение процедуры по замене ремня ГРМ может повлечь за собой следующие неприятности:
- повреждение цилиндров, всех деталей двигателя, отказ пуска;
- сильная деформация ГРМ, непригодность к ремонту;
- загибание отдельных или всех клапанов;
- повреждение подшипников распредвала;
- деформация поршней, заклинивание поршневой группы.
Сказать точно, к какому именно исходу приведёт обрыв ремня ГРМ невозможно, поскольку основной исход ситуации зависят от оборотов, а также конкретной модели автомобиля. В некоторых случаях достаточно будет просто заменить ремень и натяжитель, в других же встанет вопрос о замене всех элементов силового агрегата.
Во избежание проблем с двигателем регулярно следить за состоянием ремня ГРМ, а также своевременно выполнять его замену необходимо обязательно. Осуществить проверку можно своими силами или на СТО. В любом случае даже услуги сервиса по диагностике и монтажу детали не так обойдутся по стоимости, как устранение последствий критического износа.
Признаки критического износа ремня
Признаки износа различают: прямые и косвенные.
К прямым признакам износа относятся:
- наличие трещин на поверхностях ремня (внешней и внутренней);
- сколы на внутренних поверхностях зубьев;
- продольные срезы на внешней поверхности;
- наличие сильных загрязнений;
- видимое биение и растяжение ремня ГРМ;
- экстремальные случаи – обрыв ремня, «слизывание» зубьев.
Перечисленные признаки можно обнаружить визуальным осмотром. В большинстве случаев для этого необходим демонтаж кожуха ремня. В некоторых моделях автомобилей это требует «вывешивание» двигателя, проведение комплекса демонтажных работ. Поэтому перед принятием решения о диагностике состояния ременной передачи, необходимо оценить косвенные признаки износа, к которым относятся:
- пропуски зажигания в цилиндрах двигателя;
- детонация, особенно в момент останова;
- неравномерность холостых оборотов.
Эти признаки можно исследовать компьютерной диагностикой. Наиболее эффективный результат при проведении диагностирования достигается исследованием угла зажигания в динамическом режиме (на заведенном двигателе). Обычно он должен быть в пределах плюс-минус пять градусов. При этом угол опережения зажигания при вращении двигателя на холостых оборотах не должен значительно изменяться.
Сроки проведения замены ремней ГРМ
Когда ставится вопрос о периодичности проведения замены ремней, прежде всего, имеется в виду максимальный срок, при котором ремень сохраняет свои свойства. При этом рассчитывается вероятность его растяжения и обрыва, которые могут привести к серьезной поломке.
Есть специальные программы (AUTODATA, ELSA и другие), которые четко устанавливают сроки регламентных работ, в том числе, проведения замены ремня и роликов. Однако в этих программах не учтены условия эксплуатации авто, доступные комплектующие. Рядовые водители и большинство не дилерских СТО руководствуются установившимися сроками эксплуатации и пробега автомобиля.
Лучше оценивать по пробегу. Многие оценивают срок обязательной замены ремня по пробегу в пределах от 50.000 до 80.000. Однако если автомобиль эксплуатируется мало, его годовой пробег, например, 5.000 в год, это не означает, что ремень подлежит замене раз в 10 лет.
Максимальный срок эксплуатации автомобиля без замены ремня ГРМ обычно 5 – 7 лет (при соблюдении условий по пробегу).
Также необходимо учитывать особенности двигателей. Если в двигателе два распредвала, большее количество клапанов, соответственно, на ремень возлагаются большие нагрузки.
Одновременно в комплекте с ремнем ГРМ следует менять натяжительный ролик (или механизм), направляющие. В большинстве случае требуется регулировка угла зажигания. Современные системы управления двигателей блокируют запуск двигателя при некорректном угле зажигания. Это делается на случай того, чтобы при установке неправильного угла не произошел случайный запуск и разрушение системы ГРМ.
При определении срока замены ремня необходимо учитывать условия эксплуатации, пробег авто. Если машина эксплуатируется в условиях предельно низких или высоких температур окружающей среды, срок замены необходимо уменьшать на 10 – 15%.
Для того, чтобы уменьшить вероятность нештатного повреждения ремня ГРМ, следует:
- следить за целостностью защитного кожуха;
- не допускать попадания посторонних жидкостей, масел, предметов в область ремня;
- соблюдать периодичность проведения регламентных работ.
Периодичность замены
Естественный износ, неправильная эксплуатация или другие причины приводят к выходу из строя ремня ГРМ и необходимости его замены. При этом доводить ситуацию до крайности не стоит: достаточно проводить регулярную диагностику и визуальную оценку детали. Подобная проверка поможет избежать обрыва в неподходящий момент.
Периодичность замены ремня ГРМ зависит от конкретной марки автомобиля и указывается в руководстве по эксплуатации транспорта. Несмотря на установленные автопроизводителями нормы, многие специалисты советуют менять запчасть каждые 50 тысяч километров пробега.
При покупке автомобиля с пробегом придётся самостоятельно проверить состояние ремня ГРМ — достаточно его визуального осмотра на предмет износа. Явными признаками износа считаются потёртости либо трещины на поверхности ремня. Однако наличие таких дефектов не означает, что ремень тут же выйдет из строя, поскольку внутри его имеется основа, состоящая из металлических прутьев. Благодаря им деталь выдерживает ударные нагрузки и сохраняет своё рабочее состояние на протяжении всего срока эксплуатации.
Некоторые автомобили оснащаются ремнями ГРМ с усиленным металлическим кордом, что сказывается на их сроке эксплуатации, увеличивая его в среднем на 30%. Современные модели авто комплектуются ремнями из резины и металла, которые обладают ограниченным сроком годности.
Подобные детали нельзя ремонтировать — в случае выхода из строя их просто меняют. Решение о замене ремня принимают не только в случае его обрыва, но и в случае его провисания, растяжения или снижения плотности прилегания, что отрицательно сказывается на синхронной работе клапанов. В итоге это может привести к сбоям в функционировании всего автомобиля, основным признаком которого являются нарушения работы двигателя.
Практически всегда вместе с ремнём ГРМ меняют водяной насос, или помпу. На большинстве автомобилей данное устройство прекрасно справляется со своими обязанностями вплоть до смерти машины, однако, в некоторых ситуациях его необходимо менять раньше установленных сроков. По этой причине специалисты советуют менять помпу одновременно с ремнём ГРМ.
Заводской регламент сроков замены ГРМ
Каждый производитель транспортных средств указывает сроки проведения технического обслуживания, других регламентных работ.
Согласно этого документа замена зубчатого ремня на автомобиле Лада Гранта должна производиться при пробеге машины не более 75 тыс. км.
На самом деле эта цифра не всегда соответствует действительности, этому есть ряд причин. Срок службы зубчатого ремня будет зависеть от:
- Качества используемого изделия.
- Условий эксплуатации автомобиля.
- Технического состояния двигателя.
- «Возраста» зубчатого ремня.
Качеству изготовления резинотехнических изделий уделяется много внимания, однако качество деталей разных производителей сильно отличается. Основным поставщиком для ВАЗа является завод РТИ, который расположен в г. Балаково.
Кроме него двигатели могут комплектоваться продукцией других фирм таких как Gates, ContiTech, Trialli, Bosch, некоторых других.
Следует внимательно рассматривать приобретаемый товар, так как под видом продукции известных производителей можно купить подделку.
Условия эксплуатации автомобиля, особенно его двигателя также сказываются на сроке службы привода ГРМ. В 16 клапанных модификациях нагрузка на зубья ремня увеличивается, поэтому он требует большего к себе внимания.
Попадание в зону работы привода механизма ГРМ топлива, технических жидкостей недопустимо. Они размягчают тело резинотехнических изделий, делают материал податливым, зубья легко срезаются.
При малейшем проявлении протечек в зоне работы привода ГРМ их немедленно необходимо устранить.
Зубья шестерён коленчатого и распределительных валов постепенно изнашиваются, высота зубьев уменьшается.
Это значит, что площадь контакта с ремнём становится меньше, легче сорвать гребень зубчатого ремня. А также источником неприятностей для привода ГРМ может стать насос охлаждающей жидкости.
Иногда происходит его заклинивание, а так как помпу вращает зубчатый ремень, происходит срезание его зубьев.
При сравнительно небольшом ежегодном пробеге машины, следует также внимательно следить за состоянием деталей механизма ГРМ. Ремень стареет даже если мотор не работает, поэтому при каждом ТО его осматривают. Если замечены даже небольшие трещины, отслоения он меняется. Оптимальным сроком для замены зубчатого ремня в приводе механизма ГРМ будет пробег 50–60 тыс. км.
Рекомендации обладателей Лада Гранта
В Интернете можно отыскать много материала по этой модели автомобиля. Владельцы Лада Гранта (именуют себя грантоводами) рассказывают о своих автомобилях, дают рекомендации по правильной рекомендации машины. Водители 16 клапанных Грант рекомендуют не дожидаться пробега в 50–60 тыс. км пробега, менять привод раньше.
На Гранте 8 клапанной при обрыве приводе в «83» моторе повреждений клапанов не происходит, для остальных модификаций силового агрегата это может вылиться в дорогостоящий капитальный ремонт двигателя. Не следует экономить на замене натяжного ролика, насоса охлаждающей жидкости, именно они чаще всего повреждают зубья ремня.
Признаки изношенного ремня
Избежать дорогостоящего ремонта можно, если контролировать состояние деталей в приводе механизма ГРМ.
Если изношенность высокая, можно при больших нагрузках или повышенной влажности окружающей среды вызвать проскальзывание ремня.
Повышенный износ может вызвать отклонение в сторону натяжного ролика, сильный нагрев из-за вышедшего из строя подшипника. О начавшемся износе сообщают торчащие клочки материала привода.
Тревогу владельца должны вызвать появившиеся трещины, чем количество таких повреждений больше, тем меньше остаточный срок службы изделия. Появившийся блеск внешней стороны ремня свидетельствует о потере эластичности, он подлежит замене.
Если привод удлинился до такой степени, что не удаётся отрегулировать его натяжение, необходима замена ремня.
Пробег, при котором требуется замена цепи газораспределительного механизма
Цепь имеет больший срок службы по сравнению с ремнем. Интервал от замены до замены зависит от конструкции расходника, модели двигателя и класса автомобиля. Так в бюджетном сегменте встречаются однорядные цепи со сроком службы сопоставимым с ремнем. Необходимость их замены наступает при пробеге 60-100 тыс. км.
В среднем сегменте автомобилей применяются как однорядные, так и двухрядные цепи. Первые обладают ресурсом в 150-250 тыс. км. Двухрядные цепи имеют еще больший ресурс. Их замена требуется при пробеге в 200-350 тыс. км.
Хорошо зарекомендовал себя цепной привод ГРМ у японских автомобилей. Замена расходника обычно требуется при пробеге 350-400 тыс. км. В немецких машинах внимание приводу ГРМ не требуется до 400-450 тыс. км.
Наибольшим ресурсом обладают цепи ГРМ премиальных автомобилей. У некоторых машин нередко цепи без проблем служат 500-750 тыс. км.
Через сколько тысяч км нужно менять
У расходника нет регламентированного периода годности. При каком пробеге меняется ремень ГРМ, однозначно ответить нельзя. На срок его функционирования влияют такие факторы:
- колебания температур в участке под капотом;
- загрязнения;
- контакт с посторонними предметами;
- воздействие жидкостей.
Нарушение функционирования других элементов системы двигателя внутреннего сгорания и высокие динамические нагрузки тоже влияют на то, через сколько километров нужно будет менять ремень ГРМ.
Если автомобиль проехал очередные 50 000 километров, покупают новый расходник. В инструкции может быть указан другой срок его безопасной эксплуатации, но производитель предполагает, что машина будет ездить в идеальных условиях.
Также решение о замене зависит и от страны, в которой был собран автомобиль. В новых отечественных ТС этот элемент изнашивается за 50 тыс. км, а в иномарках – за 70 тыс. км. Если автомобиль не из салона, то за 30 000 и за 50 000 километров соответственно.
Зимой водители нередко прогревают машину, перед тем как тронуться с места. Ремень ГРМ работает вхолостую, показания спидометра не меняются. Важно учитывать и это, чтобы менять расходник по необходимости, а не в заранее определенные сроки.
Определение необходимости замены цепи ГРМ
При приближении необходимости замены цепи она существенно удлиняется. Разрыв расходника происходит крайне редко. Особенно это касается двухрядных цепей. Определить наличие удлинения можно замерив расходник. Он окажется значительно длиннее нового изделия.
Сравнение длин новой и старой цепи
При растяжении цепи устранить ее удлинение пытается натяжитель. Он может быть как ручным, так и автоматическим. По выходу его поршня определяется растяжение цепи.
Натяжитель при растянутой цепи
Выявить растяжение цепи можно оттянув ее на шестерни распредвала. Если она приподнимается на сантиметр или более, то есть риск перескакивания зубцов и такой расходник подлежит замене.
Растянутая цепь и шестерня распредвала
При растяжении цепи ГРМ появляется ряд внешних симптомов необходимости замены. Со стороны привода ГРМ исходит металлический стук. Наиболее заметен он на холодном моторе после запуска. При более сильном износе цепи происходит сдвиг фаз ГРМ. Двигатель теряет мощность, расход горючего увеличивается, а обороты становятся не стабильными.
Современные автомобили обладают системой самодиагностики, получающей информацию с датчиков. Симптомом необходимости замены цепи является наличие ошибок в работе датчиков коленвала и распредвала. Проконтролировать наличие проблем можно с помощью диагностического сканера.
Информация об ошибках в работе коленвала и распредвала
Для исключения ошибок непосредственно сенсоров рекомендуется снять осциллограммы работы ГРМ. Считав их можно увидеть явные симптомы необходимости замены цепи газораспределительного механизма.
Осциллограммы работы ГРМ
Визуальные
Существует мнение, что визуальный осмотр поможет определить срок жизни привода. Разлохмачивание, надрывы, трещины и т.д. могут подсказать, будет еще «ходить» ремень или порвется через несколько километров.

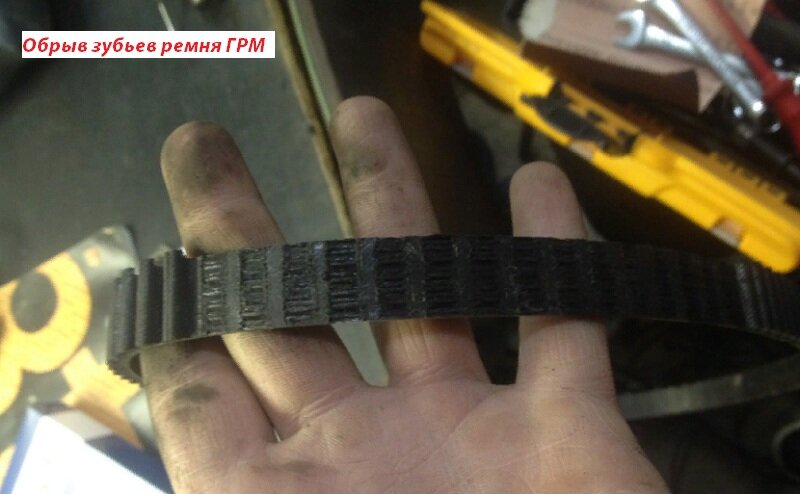

Давайте сразу разберемся. Ремень может не только порваться. Происходит износ зубцов на нем. Это чревато его «проскоком» на распределительном валу. Собьются фазы газораспределения, двигатель не только потеряет свою мощность, но и работать будет с трудом. В некоторых случая могут встретиться поршни с клапанами. Результатом их «союза» будет капитальный ремонт.
Так вот, визуальный осмотр может не показать износ или облом зубцов. Некоторые из них могут быть спрятаны далеко от ваших глаз. Другие в это момент будут находиться на звездочках валов. С виду все хорошо, а реально они уже на грани облома.
Во-вторых, не на всех двигателях ремни ГРМ находятся в визуальной досягаемости. Некоторые спрятаны защитными кожухами, которые под передней плитой мотора. Чтобы добраться до них, нужна частичная разборка. На большинстве двигателях БМВ необходимо «опускать» силовой агрегат, чтобы долезть до ГРМ. Добравшись до него, смысл его осматривать? – Раз вы уже там, то лучше его заменить сразу, чтобы подом не заниматься ерундой еще 60-100 тыс. км.

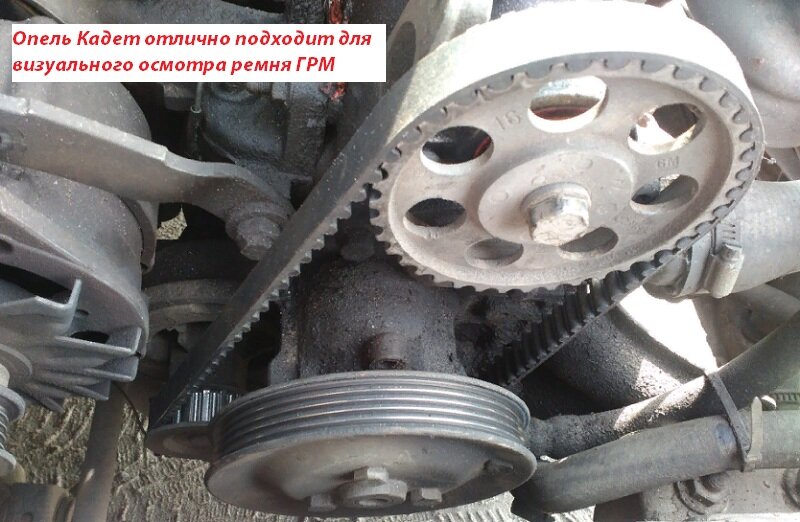

Например, ремни моторов Опель Кадет можно свободно рассмотреть, открыв капот автомобиля. Но таких моделей очень мало, поэтому к такому признаку износа привода ГРМ можно относиться скептически.
Срок годности
Извините, это что, продукты питания? Бытует мнение, что есть срок годности ремня ГРМ. Его соблюдение гарантирует надежную работу чисто на этот период.
У каждого производителя автомобилей существует регламент замены привода газораспределительного механизма. Только строгое его соблюдение может дать какую-либо гарантию и то не стопроцентную.
Сюда же относится миф, об обратной зависимости мощности двигателя и срока службы ремня. V-образные монстры, объемом более 4 литров, могут жить с «родным» ремешком долгие сотни тысяч километров. И наоборот, малообъемники, например моторы VAG не всегда доживают до 100 тыс. км.
Многие рекомендую менять ремень после 5-6 лет эксплуатации авто. Но если за этот период машина проехала 200 тысяч, то конечно. Если пробег еле перевалил за 30000, а машине 7 лет, то зачем делать не всегда дешевую операцию по замене, если он еще «походит» достаточно времени?
Многие могут возразить, это резиновое изделие, которое со временем рассыхается, теряет свои механические свойства. Да, но если на него не оказывают никакого негативного воздействия внешние факторы, агрессивные жидкости, пыль, грязь, реагенты, то почему он должен портиться? – Это очередной миф.
В отличие от шланг системы охлаждения, тормозов и топлива, сайлентблоков подвески, которые сталкиваются с разрушающими факторами, то ремень ГРМ этого не испытывает. Только в исключительных случаях он может начать быстрее «стареть», но об этом поговорим ниже.
Посторонние звуки
Это еще один признак скорого обрыва ремня. С этим я готов согласиться. По своему опыту замечу, что в 80 % случаев шаркающие, циклические звуки будут прямым признаком, указывающем на необходимость замены.
Но, так могут шуметь ролики-натяжители, звездочки. Отдаваться эхом некорректная работы навесного оборудования, например, помпа. В этом случае обязательно «вскрытие» передней плиты или более детальная диагностика с целью выявления источника неприятного шума.

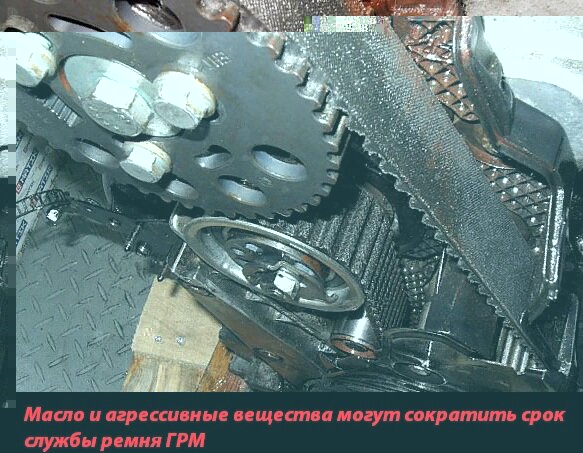

Масло
Это 100% признак, что ремень ГРМ нужно менять. Как говорилось выше, встреча резиновых изделий с агрессивными средами, к ним можно отнести масло, приводит к быстрой потери ими механических свойств.
Опять же, не всегда есть возможность визуально это диагностировать. Да, если на передней плите в районе шкива есть потеки масла, не запотевание, то шанс промасленного ремешка возрастает. Течь сальника коленвала приведет к попаданию масла на ремень.
В случаях Опель Кадет, где ремень не закрыт ничем, он может пострадать не только из-за масляных отложений, но и антифриза, например. Здесь обращаемся к первому признаку – визуальный осмотр делает чудеса диагностики.
Подержанный автомобиль
Это не просто признак, а первостепенная необходимость. После покупке б/у машины, первым делом нужно ехать на сервис и менять ремень ГРМ. Провести дефектовку натяжителя, «башмаков», звездочек, успокоителя, если такой есть, на предмет износа. Часто прежние владельцы не заморачивались подготовкой автомобиля к продаже. Зачем менять что-то, если собираешься «скинуть» старую тачку.
Не стоит верить заверениям продавца. Он может красиво говорить, то, что вы хотите услышать. Поэтому не пренебрегаем этой рекомендацией.
Срок службы ремня ГРМ по маркам
(с указанием последствий в случае обрыва ремня)*
Обновление статистических данных от 26.09.2016 года
Сроки замены ремня ГРМ: Интервалы замены по километражу и по времени (по моделям автомобилей) * | |||
Модель | Двигатель | Мощность | Интервал (пробег) / Срок службы ремня |
Alfa Romeo Giulietta | 1.6 JTDM (дизельное топливо) | 105 л.с. | 120000 км / 4 — 6 лет |
Alfa Romeo MiTo | 1.4 16V | 95 л.с. | 120000 км / 4 — 5 лет |
Audi A3 (8P) | 1.9 TDI (дизель) | 105 л.с. | 120000 км |
Audi A3 (8P) | 2.0 TDI (дизель) | 140 л.с. | 120000, 150000 или 180000 км (в зависимости от типа двигателя) |
Audi A4 (B8) | 2.0 TDI (дизель) | 143 л.с. | 180000 км |
Audi A4 Cabrio | 2.0 TFSI | 200 л.с. | 180000 км |
Renault Duster | 1.5 DCI (дизельное топливо) | 107 л.с. | 100 000 км / 5 лет |
Renault Sandero | 1.4 MPI | 75 л.с. | 120 000 км / 5 лет или 80000 км /4 года или
100000 км/5 лет (в зависимости от типа двигателя) |
Fiat 500 | 1.2 8V | 69 л.с. | 80000-120000 км / 5 лет |
Fiat 500 | 1.4 16V | 100 л.с. | 80000-120000 км / 5 лет |
Ford Fiesta (от 8.2008) | 1:25 | 82 л.с. | 160 000 км / 8 лет |
Ford Fiesta 6 2008 ген | 1.4 | 80 л.с. | 160 000 км / 8 лет |
Ford Focus (II) | 1.6 TDCI (дизельное топливо) | 90 л.с. | 200 000 км / 10 лет |
Ford Focus C MAX | 1.6 Ti-VCT | 115 л.с. | 160 000 км / 8 лет |
Ford Galaxy II | 2.0 TDCi (дизельное топливо) | 115 л.с. | 200000 км для МКПП (100000 км для АКПП) / 10 лет |
Ford Kuga | 2.0 TDCi (дизельное топливо) | 136 л.с. | 200 000 км / 10 лет |
Hyundai Tucson | 2.0 CRDi (дизель) | 140 л.с. | 120000 км / 8 лет |
Kia CEE’D ED | 2,0 | 143 л.с. | 135000 км / 6 лет |
Kia Picanto | 1.1 LX | 65 л.с. | проверка на 60,000 км / 4 лет, замена на 90 000 км / 6 лет |
Opel Astra G и H | 1.7 CDTi (дизельное топливо) | 80-110 л.с. | 150 000 км / 10 лет |
Opel Astra (H) | 1.6 Twinport | 105 л.с. | 150 000 км / 10 лет |
Opel Astra (J) | 1.6 | 115 л.с. | 150 000 км / 10 лет |
Opel Corsa (D) (цепь) | 1.2 16V | 80 л.с. | Цепь, Визуальный осмотр каждые 50,000 км |
Opel Insignia | 2.0 CDTI (дизельный двигатель) | 130 л.с. | 120000-150000 км / 10 лет |
Opel Mervia B | 1.7 CDTi (дизельное топливо) | 130 л.с. | 90000-150000 км / 10 лет |
Opel Zafira B | 1.6 | 115 л.с. | 150 000 км / 10 лет |
Renault Mégane III | 1.6 16V | 110 л.с. | 120000 км / 6 лет |
Renault Twingo (II) | 1.2 16V | 76 л.с. | 120000 км / 6 лет |
Seat Altea | 1.6 | 102 л.с. | Проверка на 90000 км, а затем проверять каждые 30000 км и при необходимости заменить |
Skoda Octavia I | 1.9 TDI (дизель) | 110 л.с. | Каждые 15000 км или 12 месяцев Визуальный осмотр |
Skoda Octavia II | 2.0 TDI (дизель) | 140 л.с. | 120000-150000 км |
Skoda Roomster | 1.9 TDI (дизель) | 105 л.с. | Без DPF на 120000 км с DPF на 150000 км |
Skoda Superb (тип 3Т) | 2.0 TDI (дизель) | 170 л.с. | 150000 км |
Skoda Superb I | 1.9 TDI (дизель) | 130 л.с. | для всех машин выпуском до 07/2003 90000 км, с 08/2003 120 000 км |
Skoda Yeti | 2.0 TDI (дизель) | 140 л.с. | 120000 км |
Toyota Avensis (второе поколение) | 2.0 D-4D (дизельное топливо) | 115 л.с. | 105000 км |
Volvo V60 | D3 (дизельное топливо) | 163 л.с. | 180000 км /6 — 8 лет |
VW Golf (IV) | 1.4 16V | 75 л.с. | Проверить на 90000 км, а затем через каждые 30000 км |
VW Golf (V) | 1.4 16V | 80 л.с. | Проверить на 90000 км, а затем через каждые 30000 км |
VW Golf (V) | 1.6 | 102 л.с. | Проверить на 90000 км, а затем через каждые 30000 км |
VW Golf V GTI | 2.0 TSI | 200 л.с. | 180000 км |
VW Passat (B7) | 1.6 TDI (дизель) | 105 л.с. | 210000 км |
VW Polo (V) | 1.6 TDI (дизель) | 75 л.с. | 210000 км |
VW Sharan II / Seat Alhambra | 2.0 TDI (дизель) | 140 л.с. | 210000 км |
* Обратите внимание. Точный интервал замена ремня ГРМ вы сможете узнать в руковдстве по эксплуатации и техническому обслуживанию вашего автомобиля. |
Acura
Двигатель (л) | Обрыв ГРМ | Пробег (км) |
1.6 | Повреждение | 145,000 |
1.7 | Повреждение | 145,000 |
1.8 | Повреждение | 145,000 |
2.2 и 2.3 | Повреждение | 145,000 |
2.5 (5цил) | Повреждение | 145,000 |
2.5 (V6) | Повреждение | 145,000 |
2.7 | Повреждение | 145,000 |
3.0 | Повреждение | 145,000 |
3.2 | Повреждение | 145,000 |
3.2 (SLX) | Нет повреждения | 145,000 |
3.5 | Повреждение | 145,000 |
3.5 (SLX) | Нет повреждения | 145,000 |
Audi
Двигатель (л) | Обрыв ГРМ | Пробег (км) |
1.6 | Нет повреждения | 95,000 |
1.7 | Нет повреждения | 95,000 |
1.8 (SOHC) | Нет повреждения | 95,000 |
1.8 (DOHC) | Повреждение | 95,000 |
2.0 (Бензин) | Нет повреждения | 95,000 |
2.0 (Дизель) | Повреждение | 95,000 |
2.2 и 2.3 | Нет повреждения | 95,000 |
2.7 | Повреждение | 95,000 |
2.8 | Повреждение | 95,000 |
3.7 | Повреждение | 95,000 |
4.2 | Повреждение | 95,000 |
BMW
Двигатель (л) | Обрыв ГРМ | Пробег (км) |
2.5 | Повреждение | 95,000 |
2.7 | Повреждение | 95,000 |
Chrysler
Двигатель (л) | Обрыв ГРМ | Пробег (км) |
1.4 | Повреждение | 95,000 |
1.6 (SOHC) | Повреждение | 95,000 |
1.6 (DOHC) | Повреждение | 95,000 |
1.7 | Нет повреждения | 95,000 |
1.8 | Повреждение | 95,000 |
2.0 (SOHC) | Нет повреждения | 95,000 |
2.0 (DOHC) | Повреждение | 95,000 |
2.2 (SOHC) | Нет повреждения | 95,000 |
2.3 (Дизель) | Повреждение | 80,000 |
2.4 (SOHC) | Повреждение | 95,000 |
2.4 (DOHC) | Повреждение | 95,000 |
2.5 (4цил) | Нет повреждения | 145,000 |
2.5 (V6) | Повреждение | 145,000 |
3.0 (SOHC) | Нет повреждения | 145,000 |
3.0 (DOHC) | Повреждение | 145,000 |
3.2 (DOHC) | Повреждение | 145,000 |
3.5 | Нет повреждения | 145,000 |
Daewoo
Двигатель (л) | Обрыв ГРМ | Пробег (км) |
1.5 | Нет повреждения | 95,000 |
1.6 | Нет повреждения | 95,000 |
2.0 | Повреждение | 115,000 |
2.0 (Calif) | Повреждение | 165,000 |
2.2 | Повреждение | 115,000 |
2.2 (Calif) | Повреждение | 165,000 |
Daihatsu
Двигатель (л) | Обрыв ГРМ | Пробег (км) |
1.0 | Повреждение | 95,000 |
1.3 | Повреждение | 95,000 |
1.6 | Повреждение | 95,000 |
Ford
Двигатель (л) | Обрыв ГРМ | Пробег (км) |
1.3 | Нет повреждения | 95,000 |
1.6 (SOHC) | Повреждение | 95,000 |
1.6 (DOHC) | Нет повреждения | 95,000 |
1.8 | Нет повреждения | 95,000 |
1.9 | Нет повреждения | 95,000 |
2.0 (SOHC Бензин) | Нет повреждения | 160,000 |
2.0 (DOHC Бензин) | Повреждение | 95,000 |
2.0 (Дизель) | Повреждение | 95,000 |
2.2 | Повреждение | 80,000 |
2.3 (SOHC Бензин) | Нет повреждения | н.д |
2.3 (Дизель) | Повреждение | н.д. |
2.5 (4 цилиндра) | Нет повреждения | н.д. |
2.5 (6 цилиндр) | Нет повреждения | 50,000 |
3.0 (SOHC) | Повреждение | 95,000 |
3.0 (SHO) | Нет повреждения | 95,000 |
3.2 (SHO) | Нет повреждения | 95,000 |
3.3 | Повреждение | 95,000 |
GM
Двигатель (л) | Обрыв ГРМ | Пробег (км) |
1.0 | Повреждение | 95,000 |
1.3 (SOHC) | Повреждение | 95,000 |
1.4 (DOHC) | Повреждение | н.д. |
1.5 | Повреждение | 95,000 |
1.6 | Нет повреждения | н.д. |
1.6 (Ttacker) | Повреждение | н.д. |
1.8 (Бензин) | Нет повреждения | н.д. |
1.8 (Дизель) | Повреждение | н.д. |
2.0 | Нет повреждения | н.д. |
2.2 (Дизель) | Повреждение | 95,000 |
2.3 | Нет повреждения | 95,000 |
3.0 | Повреждение | 95,000 |
3.4 | Нет повреждения | 95,000 |
Honda
Двигатель (л) | Обрыв ГРМ | Пробег (км) |
1.2 | Повреждение | н.д. |
1.3 | Повреждение | 95,000 |
1.5 | Повреждение | 95,000 |
1.6 | Повреждение | 145,000 |
1.8 | Повреждение | 95,000 |
2.0 (SOHC) | Повреждение | 145,000 |
2.0 (DOHC) | Повреждение | 145,000 |
2.1 | Повреждение | 145,000 |
2.2 (SOHC) | Повреждение | 145,000 |
2.2 (DOHC) | Повреждение | 145,000 |
2.2 (DOHC Passport) | Повреждение | 120,000 |
2.3 | Повреждение | 145,000 |
2.6 | Повреждение | 120,000 |
2.7 | Повреждение | 145,000 |
3.0 | Повреждение | 170,000 |
3.2 | Повреждение | 120,000 |
3.5 | Повреждение | 145,000 |
Hyundai
Двигатель (л) | Обрыв ГРМ | Пробег (км) |
все типы | Повреждение | 40,000-75,000 |
Infiniti
Двигатель (л) | Обрыв ГРМ | Пробег (км) |
3.0 | Повреждение | 95,000 |
3.3 | Повреждение | 170,000 |
Jeep
Двигатель (л) | Обрыв ГРМ | Пробег (км) |
2.0 | Нет повреждения | н.д. |
Kia
Двигатель (л) | Обрыв ГРМ | Пробег (км) |
1.6 (SOHC) | Нет повреждения | 40,000-90,000 |
1.6 (DOHC) | Повреждение | 40,000-90,000 |
1.8 (DOHC) | Повреждение | 90,000 |
2.0 (SOHC) | Нет повреждения | 90,000 |
2.0 (DOHC) | Повреждение | 90,000 |
Lexus
Двигатель (л) | Обрыв ГРМ | Пробег (км) |
2.5 | Нет повреждения | 95,000 |
3.0 (Inline 6, 92-97) | Нет повреждения | 95,000 |
3.0 (Inline 6, 98-00) | Нет повреждения | 95,000 |
3.0 (V-6) | Нет повреждения | 95,000 |
4.0 (DOCH) | Повреждение | 95,000 |
4.7 (DOCH) | Повреждение | 145,000 |
Mazda
Двигатель (л) | Обрыв ГРМ | Пробег (км) |
1.5 | Нет повреждения | 95,000 |
1.6 | Нет повреждения | 95,000 |
1.8 (4 цилиндр) | Нет повреждения | 95,000 |
1.8 (6 цилиндр) | Нет повреждения | 95,000 |
2.0 (SOCH) | Нет повреждения | 95,000 |
2.0 (DOCH) | Повреждение | 95,000 |
2.0 (Дизель) | Повреждение | 95,000 |
2.2 | Повреждение | 95,000 |
2.3 (4 цилиндр) | Нет повреждения | 95,000 |
2.3 (V-6) | Нет повреждения | 95,000 |
2.5 | Нет повреждения | 95,000 |
3.0 | Повреждение | 95,000 |
3.0 (MPV) | Повреждение | 95,000 |
Mitsubishi
Двигатель (л) | Обрыв ГРМ | Пробег (км) |
Все типы | Повреждение | 95,000 |
3.0 (SOHC 12 Valve) | Нет повреждения | 95,000 |
Nissan
Двигатель (л) | Обрыв ГРМ | Пробег (км) |
1.5 | Повреждение | н.д. |
1.6 (SOHC 1985) | Повреждение | н.д. |
1.6 (SOHC 86-93) | Повреждение | 95,000 |
1.6 (SOHC 1997-2002) | Повреждение | 170,000 |
1.6 (DOHC) | Повреждение | 95,000 |
1.7 (1985 Дизель) | Повреждение | н.д. |
1.7 (86-93 Дизель) | Повреждение | 170,000 |
1.7 (1997-2002 Дизель) | Повреждение | 95,000 |
1.8 (DOHC) | Повреждение | 95,000 |
2.0 (1985) | Повреждение | н.д. |
2.0 (1986-1993) | Повреждение | 95,000 |
2.0 (1997-2002) | Повреждение | 170,000 |
3.0 (1985) | Повреждение | н.д. |
3.0 (1986-1993) | Повреждение | 170,000 |
3.0 (1997-2002) | Повреждение | 95,000 |
3.0 (DOHC) | Повреждение | 95,000 |
3.3 | Повреждение | 170,000 |
Subaru
Двигатель (л) | Обрыв ГРМ | Пробег (км) |
1.2 (SOHC) | Нет повреждения | 95,000 |
1.2 (DOHC) | Повреждение | 95,000 |
1.8 | Нет повреждения | 80,000 |
1.8 (Impreza) | Нет повреждения | 95,000 |
2.2 (SOHC) | Нет повреждения | 95,000 |
2.2 (DOHC) | Повреждение | 95,000 |
2.5 (SOHC) | Нет повреждения | 95,000 |
2.5 (DOHC) | Повреждение | 95,000 |
2.7 | Нет повреждения | 95,000 |
3.3 | Повреждение | 95,000 |
Toyota
Двигатель (л) | Обрыв ГРМ | Пробег (км) |
1.5 (1A-C, 3A-C) | Повреждение | 95,000 |
1.5 (5E-FE) | Нет повреждения | 95,000 |
1.6 (SOHC) | Нет повреждения | 95,000 |
1.6 (DOHC) | Повреждение | 95,000 |
1.8 (Бензин) | Нет повреждения | 95,000 |
1.8 (Дизель) | Повреждение | 95,000 |
2.0 | Нет повреждения | 95,000 |
2.2 (Бензин) | Нет повреждения | 95,000 |
2.2 (Дизель) | Повреждение | 95,000 |
2.4 (Дизель) | Повреждение | 95,000 |
2.5 | Нет повреждения | 95,000 |
2.8 | Нет повреждения | 95,000 |
3.0 (Inline-6) | Нет повреждения | 95,000 |
3.0 (2JZ-GE) | Повреждение | 95,000 |
3.0 (V-6) | Нет повреждения | 95,000 |
3.4 | Нет повреждения | 95,000 |
4.7 | Повреждение | 145,000 |
Volkswagen
Двигатель (л) | Обрыв ГРМ | Пробег (км) |
1.5 (Бензин) | Нет повреждения | 95,000 |
1.5 (Диезль) | Повреждение | 50,000 |
1.6 (Бензин) | Нет повреждения | 95,000 |
1.6 (Дизель) | Повреждение | 50,000 |
1.7 | Нет повреждения | 95,000 |
1.8 (Турбо) | Повреждение | 95,000 |
1.9 (Дизель) | Повреждение | 50,000 |
2.0 | Повреждение | 95,000 |
2.1 | Нет повреждения | 95,000 |
2.2 | Нет повреждения | 95,000 |
2.5 | Повреждение | 95,000 |
2.8 | Нет повреждения | 95,000 |
*В заключение хотели бы обратить внимание, что все данные в таблице по сроку службы ремня ГРМ, приведены в соответствии с рекомендациями автопроизводителей, при применении оригинальных комплектующих.
Внимание!!! В случае использования не оригинального ремня ГРМ, срок службы может быть гораздо меньше. Поэтому рекомендуем всем владельцем автомобилей регулярно через каждые 10,000-15,000 километров проверять состояние ремня ГРМ, для избегания обрыва и повреждения двигателя.
Советы и рекомендации
Как видно, достаточно сложно однозначно утверждать, сколько ходит ремень ГРМ. Все будет зависеть от условий эксплуатации, сроков, состояния других элементов, которые взаимодействуют с ремнем, качества самого ремня ГРМ и т.д. Как правило, качественный ремень гарантированно служит около 60 тыс. км. или 3 года, однако только при условии того, что ролики полностью исправны, нет проблем с водяной помпой, на ремень не попало масло и т.д.
Бывает и так, что игнорирование правила замены роликов и помпы может привести к тому, что новый ремень ГРМ оборвет в результате заклинивания, например, водяного насоса. Результат — все тот же загиб клапанов и ремонт мотора. По этой причине нужно проводить периодическую проверку всех элементов, а также в рамках замены ремня оптимально менять все ролики. Что касается помпы, ее также лучше менять каждые 80 тыс. км. пробега, даже если на момент замены она находится в рабочем состоянии.
Также отметим, что при покупке комплекта ГРМ или отдельных элементов важно приобрести оригинал, а не подделку. Дело в том, что сегодня продукцию известных производителей активно подделывают. Например, на рынке можно встретить подделки, например, ремней ГРМ или роликов известных брендов Gates, Contitech, INA и т.д. При этом подделывают не только отдельные запчасти, но и целые комплекты.
В результате у владельца авто значительно повышаются риски того, что проблемы с ГРМ или с самим двигателем возникнут намного раньше запланированного срока. Бывает так, что поддельные детали среднего качества все же выхаживают 50-60 тыс. км., однако не редки случаи, когда поддельный ремень ГРМ рвется уже на пробегах 5-10 тыс. км, заклинивает ролик и т.д.
Также многое зависит и от правильности установки нового ремня на машину. Если вы меняете ремень ГРМ своими руками, важно учитывать все тонкости и нюансы в рамках такой замены. Если же данную замену ремня будут выполнять другие люди, необходимо доверять такую работу исключительно опытным специалистам. Помните, ошибки при установке ремня ГРМ могут привести как к сбоям в работе двигателя, так и к преждевременному выходу из строя элементов привода ГРМ или износу/обрыву ремня.
Профилактика нарушений работоспособности ремня ГРМ
Прежде всего, выбирайте новую деталь с умом, оцените при покупке следующие пункты:
- Техсостояние.
Такая деталь как ремень ГРМ чаще всего производится из резины, которая портится от множества воздействий – влага, тепло и холод, солнце и прочее. Под воздействием вышеперечисленного материал меняет свойства, трескается, растягивается. Также на боках автодетали могут выбиваться наружу кордовые нити.
- Соответствующая маркировка.
Маркировка элемента должна точно соответствовать той, которая упоминается в инструкции к автомобилю. В противном случае, ремень ГРМ быстро выйдет из строя за счет того, что его зубцы не соответствуют нужным параметрам.
Какие есть профилактические меры нарушений работоспособности ремня газораспределительного механизма?
- Регулярно осматривайте детали на предмет повреждений.
- Следите за ресурсом конкретной детали и других частей ГРМ.
- Вовремя меняйте детали, срок службы которых истек.
Если вы не являетесь опытным автомехаником, не стоит пытаться менять автодеталь самостоятельно, когда она пришла в негодность через определенное количество километров пробега. Лучше отправьте машину в автосервис и поручите работу специалистам.
Что будет, если вовремя не поменять ремень ГРМ и ролики?
Вопрос о последствиях несвоевременной замены ремня ГРМ и прочих важных деталей конструкции двигателя достаточно сложен. Ответить на него однозначно невозможно, поскольку каждый автомобиль имеет свою конструкцию силового агрегата. Одни модели обладают защитой против загибания клапанов, другие допускают фактически полный выход автомобиля из строя при разрыве ремня. Основные последствия разрыва ремня зависят от оборотов и могут быть следующими:
- просто необходимость установки нового ремня и роликов для продолжения эксплуатации автомобиля;
- приобретение дополнительных элементов системы ГРМ, которые вышли из строя из-за резкого разрыва ремня;
- загибание некоторых клапанов или всей системы впускных и выпускных клапанов двигателя;
- при слишком высоких оборотах возможно выбивание клапанов и деформация корпуса двигателя;
- заклинивание и деформация поршневой группы фактически невозможна на современных авто, но также крайне редко происходит.
На современных машинах далеко не всегда можно понять, что виной заглохшей машине стал ремень ГРМ. Часто во время поездки просто глохнет силовой агрегат, завести его не представляется возможным. Рекомендуем при такой ситуации сразу же выйти из машины, поднять капот и посмотреть на целостность ремня. Если через кожух этот элемент вообще невозможно увидеть, придется вызывать мастера или транспортировать авто с помощью буксира или эвакуатора.
Если вы хотите самостоятельно выполнять процесс ремонта и обслуживания машины, рекомендуем посмотреть следующее видео и понять сложность замены ремня ГРМ своими руками:
Когда проверять ремень ГРМ?
Все зависит от конкретного автомобиля и условий его эксплуатации. Вот несколько важных правил, которые следует учесть:
1. Если машина на гарантии, то за состояние ремня ГРМ можно особо не переживать. Но проблема в том, что некоторые производители дают очень короткую гарантию на сальниковые уплотнения. А потекший сальник, например, распредвала, окропит ремень ГРМ маслом, что выведет его из строя очень быстро. Так что можно «попасть» на сложный ремонт с гарантийным автомобилем.
2. Опыт эксплуатации в нашей редакции двух автомобилей с вазовскими моторами показал, что их ремни ГРМ не выхаживают заявленный ресурс. Два восьмиклапанных мотора вышли из строя именно в связи с обрывом ремня ГРМ. При этом ни одна из многих редакционных иномарок не отличилась обрывом ремня ГРМ. Например, на «реношном» двигателе Ларгуса ремень свободно отходил 120 000 км, и по результатам осмотра ресурс его не был полностью исчерпан. Так что, как это не печально, за ремнями на ВАЗовских моторах я бы приглядывал при каждом ТО, начиная со второго, а на иномарках это имеет смысл делать по достижении более чем половины расчетного пробега ремня. Вот только расчетный пробег очень разный. У некоторых автомобилей 60 000 км, а у других 150 000 км.
Срочная проверка
Перечислим условия, при которых состояние ремня ГРМ необходимо проверить немедленно.
- Посторонний шум из района расположения ремня привода ГРМ. Первым делом нужно демонтировать ремень привода вспомогательных агрегатов. Тем самым мы отсечем возможные неисправности и посторонние звуки от этих агрегатов. Если звук при работе мотора остался, придется вскрывать кожухи ремня и проводить углубленную диагностику. Могут быть повреждены подшипники роликов или помпы.
- Течь жидкости или масла в районе кожухов ремня ГРМ. Попадание моторного масла, охлаждающей жидкости, жидкости гидроусилителя или масла из системы кондиционирования на ремень ГРМ очень быстро выведет его из строя.
Подготовка машины и инструментов
До того, как начать работу, нужно подготовить всё необходимое заранее. А это значит, запастись инструментами, которые могут понадобиться, новым комплектом для замены, а также провести все подготовительные работы.
Прежде всего, подготовить место работы и сам автомобиль:
- рабочая площадка должна быть ровной, нормально освещенной;
- машину поставить на стояночный тормоз;
- под колёса – обязательно упоры;
- двигатель должен быть полностью остывшим;
- обесточены автомобиль, сняты клемы с АКБ.
Перед началом работы с самим двигателем, автомобиль нужно поддомкратить, демонтировать всё что может помешать добраться до ремня ГРМ.
Перечень нужных инструментов:
- стандартный набор гаечных рожковых ключей;
- набор торцевых головок с «трещоткой»;
- вилочный ключ;
- пара отверток (плоская и крестовидная);
- домкрат;
- герметик.
И, наконец, нужен новый набор ремня ГРМ с роликами (комплектация его зависит от модели автомобиля), а также фиксаторы для валов (какие именно, зависит от самого двигателя, и это можно посмотреть в сервисной книжке), фонарик, спецовка, перчатки и ветошь. И, конечно, телефон с камерой, на которую придется фиксировать положение всех элементов до того, как они будут демонтированы. Поверьте, это важно!
Где находится ГРМ
Для начала напомним, где находится и как выглядит ремень ГРМ. Место его «дислокации» ‒ спереди двигателя, но не забывайте, что моторы бывают продольного и поперечного расположения. В большинстве случаев в газораспределительных механизмах используется зубчатый резиновый ремень, но в немалом числе моделей авто разных производителей для этого также используют стальную цепь.
Цилиндры двигателей могут оснащаться двумя или четырьмя клапанами с одним и двумя распределительными валами (РВ) соответственно. Кинематика газораспределительных механизмов таких моторов различается. Покажем их на примере 8- и 16-клапанных силовых агрегатов для ВАЗ 2110, 2111 и 2112.
Схема с двумя валами сложнее, и в ней, помимо шкива второго РВ, добавлен опорный ролик. Это также усложняет процедуру замены ремня. Труднее всего выполнять эту операцию после обрыва или сильного растяжения ремня, когда заводские настройки ГРМ могут слететь полностью. Замена в штатном режиме не настолько сложна, чтобы не попытаться сделать её самому.
Как устроен ремень ГРМ
С помощью этой детали осуществляется синхронная работа коленчатого вала с распределительным. Без ремня газораспределительного механизма топливо не поступит вовремя в цилиндры двигателя. Таким образом, без отлаженного функционирования этого элемента ГРМ невозможна нормальная работа мотора и всего автомобиля в целом.
Помимо распределительного и коленчатого валов, эта деталь газораспределительного механизма запускает работу водяного насоса, помогающего тосолу циркулировать в системе охлаждения. Соответственно, это ценный элемент, и следует помнить, что его нормальное функционирование очень важно.
Но где же находится эта деталь? Как правило, расположение стандартно вне зависимости от марки авто. Ремень газораспределительного механизма размещен между радиатором и блоком цилиндра двигателя, то есть в передней части под капотом. Единственное – в некоторых автомобилях эту автодеталь видно сразу после открытия капота, а в других моделях элемент скрыт.
Для каждого автомобиля существуют свои виды ремней ГРМ, и если вы решите менять его после положенного количества километров пробега, ищите соответствующую своей марке машины модель. Искомый элемент газораспределительного механизма сделан из резины, выглядит как замкнутое зубчатое кольцо (зубцы расположены внутри).
Выбор необходимых инструментов
Для производства работ по замене ремешка ГРМ необходимо иметь такие инструменты:
- регулировочный ключ для натяжения ремня;
- рожковые ключи;
- набор шестигранных бит;
- домкрат автомобильный;
- монтажную лопатку или большую отвёртку.
Демонтаж старого ремня
Снятие старого ремня газораспределительного механизма производится по следующему алгоритму:
- Для начала снимается защитный кожух ременной передачи с помощью шестигранных бит.
- Отключается цепь питания с датчика коленвала.
- Рожковым ключом на 17 производится снятие шкива генератора.
- Проворачиванием распредвала выставляется положение валов по меткам (на приводе газораспределительного механизма нанесены метки, которые должны совпадать со шкивами).
- Далее необходимо ослабить натяжной ролик с помощью специального ключа и зафиксировать маховик мощной отвёрткой или монтажной лопаткой. Маховик также должен стоять по метке.
- Аккуратно снимается ремень и проверяется натяжной ролик на предмет пригодности.
Как выбрать деталь
При выборе ремней ГРМ опираются на несколько основных критериев:
- неизменность характеристик и свойств детали на протяжении всего эксплуатационного срока;
- отсутствие деформации из-за растяжения;
- отсутствие дефектов и явных следов разрушения.
Сегодня в автомобильных магазинах представлен широкий ассортимент ремней газораспределительного механизма, из-за чего многим автовладельцам тяжело определиться с выбором конкретной модели.
Наиболее качественными считаются изделия, произведённые в Европе. Объясняется это жёстким контролем качества изготовляемых на европейских заводах деталей: проверяется каждый этап производства начиная от выбора сырья и заканчивая проверкой уже готовой детали. По этой причине многие автовладельцы очень высоко ценят ремни механизма марки Gates.
Таблица: самые популярные марки ремней ГРМ по мнению отечественных автолюбителей
Производитель | Информация о производителе |
Dayco | Компания из Италии, занимающаяся производством шарниров, приводных ремней и роликовых механизмов. |
Gates | Один из лидеров рынка производства и реализации приводных ремней. Продукция под маркой этого производителя встречается не только в сфере автомобилестроения, но и в сельском хозяйстве, металлургии, в области компьютерных технологий. Компания располагается в Бельгии. |
Contitech | Группа производителей, чья продукция устанавливается напрямую в новые автомобили при их сборке. Кроме того, компания занимается изготовлением механизмов пневмоподвесок, приводных систем, технических жидкостей и аксессуаров и деталей для салона авто. Немецкая фирма. |
Bosch | Самая известная и старая немецкая компания, специализирующаяся на выпуске автомобильных деталей, строительной и садовой техники, электроинструментов и бытовой техники. Располагается компания в Герлингене, Германия. |
Lemforder | Многие автолюбители знакомы с компанией под именем ZF. Производит подвески, приводы, трансмиссии и системы рулевого управления. Страна-производитель — Германия. |
Балаково | Отечественный производитель резинотехнических изделий, специализирующийся на производстве различных бытовых деталей, минеральных и химический смесей. Располагается завод в городе Балаково. Выпускаемые им детали пользуются огромной популярностью среди отечественных автолюбителей. |
При покупке ремней ГРМ желательно обращать внимание на несколько нюансов, которые помогут определить и понять, какая запчасть оригинальная, а какая поддельная. Более подробно рассмотреть можно на примере ремней марки Gates.
Упаковка
Оригинальная запчасть реализуется в плотной картонной коробке с качественно пропечатанным рисунком. В отличие от подделки, подлинная упаковка не такая мягкая, приятная на ощупь.
Зубчики ремня
Профиль зубцов ремня на оригинале ровный и одинаковый, по краям резины нет никаких следов неровной обрезки. Также стоит проверить оборотную сторону — на подделке обычно плохо пропечатываются надписи и цифры, маркировка выполнена не белым, а грязновато-жёлтым оттенком без указания страны-производителя.
Голограмма
На оригинальной упаковке ремней Gates всегда в обязательном порядке присутствует голографический знак.
При покупке приводного ремня желательно приобретать сразу полный комплект ГРМ — его подделка более сложна и требовательна в исполнении. Стоит проверять, как выглядит упаковка и качество укладки составляющих — самого ремня и роликов к нему.
Обязательно ли менять помпу при замене ремня ГРМ?
По мнению специалистов, не обязательно вместе с заменой ремня ГРМ менять помпу.
Ее срок эксплуатации больше на 50% чем у ремня ГРМ, поэтому насос меняется в двух случаях:
- с каждой второй заменой ремня;
- когда есть подозрения на неправильную работу помпы.
Замена ремня ГРМ при использовании аналоговых запчастей для обслуживания
После снятия машины с гарантии лишь немногие автомобилисты остаются на обслуживании у официальных дилеров, большинство переходит на более дешевые СТО с оригинальными или аналоговыми запчастями. Даже при использовании заводских деталей ремонт авто на неофициальном сервисе будет значительно дешевле. Аналоговые же запчасти еще больше удешевят обслуживание и сделают его демократичным.
Приобретение ремня ГРМ неоригинального типа — достаточно рискованный шаг, ведь вы не знаете, сколько прослужит такое устройство. Учитывая умеренную стоимость данного материала для обслуживания, мы рекомендуем купить заводской вариант. Если же в конструкции вашего авто уже использован аналоговый ремень, следует определить срок его службы такими особенностями:
- производитель ремня, уровень его расположения в ассортименте автомобильного магазина;
- стоимость приобретенного материала для обслуживания, которая часто определяет качество;
- визуальное состояние ремня, которое стоит оценивать после каждых 10-15 тысяч пробега;
- наличие свободных и растянутых мест на ремне, трещин и прочих показателей скорого выхода из строя;
- шероховатая поверхность ремня также указывает на его скорый разрыв, начала портится структура резины.
Бывают аналоговые ремни, оснащенные всеми необходимыми качествами для удачной эксплуатации в течение длительного периода времени. Тем не менее, многие материалы призваны служить лишь 15-20 тысяч километров. Мы не рекомендуем выбирать самые дешевые варианты ремней для обслуживания вашего автомобиля, ведь это может привести к неприятным последствиям.
Также не стоит покупать ремень ГРМ сомнительного происхождения, сколько бы денег он ни стоил. Получить рекомендации по аналоговому оборудованию можно у независимого специалиста по вашей марке машин. Он назовет ряд производителей, оборудованию которых можно доверять. Лучше оставлять свои покупки в пределах этого ряда брендов.
Меняем ремень
Для замены ремня ГРМ или полного комплекта механизма понадобятся следующие инструменты:
- ключ, при помощи которого осуществляется регулировка натяжного ролика;
- накидные ключи;
- большая отвёртка;
- съёмник для стопорных колец.
Порядок работ:
- Перед началом работ обязательно снимается минусовая клемма с аккумулятора. Для обеспечения свободного доступа к механизму газораспределения снимается защита двигателя, ремни генератора, сам генератор, бачок жидкости ГУР. Перечисленные детали могут помешать проводить замену ремня.
- Затем поршень первого цилиндра поднимается в верхнюю мёртвую точку и откручивается болт, крепящий натяжной ролик. Немного проворачивается ролик для ослабления натяжения ремня. После этого деталь можно спокойно снимать со шкивов роликов, распредвалов и помпы.
- С привода генератора снять болт шкива немного сложнее — придётся фиксировать в одном положении коленчатый вал. Выполнять данную процедуру лучше всего с помощником — он удержит отвёрткой зубчики венцы маховика, пока будет сниматься заглушка картера сцепления.
- Болт шкива коленвала откручивается и снимается вместе с шайбой.
- Шкив привода генератора демонтируется с коленчатого вала. Затем с него снимают шайбу ремня ГРМ, после чего можно снимать саму ленту.
Часть 2 из 4: Как добраться до ремня ГРМ
-
Отсоедините отрицательный кабель аккумулятора. Проверьте, чтобы у вас был код радио безопасности (если имеется) для всех предустановленных радиостанций и время на листке бумаги для выполнения быстрой перенастройки после завершения ремонтных работ.
-
Снимите ремень генератора. В зависимости от модели, чтобы добраться до ремня ГРМ может потребоваться снятие поликлинового ремня. Ослабьте гайки, при необходимости оттолкните генератор, чтобы ослабить натяжение и снимите ремень.[2]
-
Снимите дополнительные принадлежности, включающие насос усиленного рулевого управления, генератор и компрессор кондиционера, чтобы получить доступ к кожуху ремня ГРМ. Не снимайте фитинги под давлением с компрессора кондиционирования воздуха, практические все их можно отвинтить и сдвинуть в сторону, не стравливая давления системы.
-
Снимите крышку распределителя (если установлено). Для снятия крышки может потребоваться разомкнуть фиксаторы и выкрутить крепежные винты.[3]
- Некоторые современные автомобили с электронной системой зажигания не оснащаются распределителем. Вместо этого устанавливается датчик положения коленчатого и распределительного вала. Очень важно определить верхнюю мертвую точку (ВМТ) на первом цилиндре. Воспользуйтесь руководством по ремонту двигателя, поскольку ВМТ разнятся в зависимости от модели.
-
Выравнивание установочных меток. Используя гаечный или торцевой ключ для болтов коленчатого вала, проворачивайте двигатель до тех пор, пока установочная метка шкива коленчатого вала не будет совпадать с отметкой 0° на шкале синхронизации.
- Проверьте, чтобы ротор распределителя совпадал с указателем на корпусе распределителя, сообщая о готовности ротора к зажиганию цилиндра номер один. Если нет, выполните еще один полный оборот двигателя.
- Не делайте этого с интерференционным двигателем, если вы не уверены в целостности ремня. Если вы еще не погнули клапаны порванным двигателем ГРМ, то вы точно сделаете это, проворачивая коленчатый вал при неподвижном распределительном вале.
-
Установите необходимость съема шкива виброгасителя для снятия крышки ремня привода ГРМ. Зачастую крышка перекрывает конец коленчатого вала, а шкив не позволяет снять крышку. Обратите внимание, в случае снятия вала при обратной сборке потребуется дополнительное уплотнение.
-
Открутите болты или винты, удерживающие крышку ремня ГРМ. Снимите крышку с двигателя. На некоторых двигателях крышка состоит из двух элементов. Снимите все компоненты или приводные ремни вспомогательных агрегатов, мешающие снятию крышки ремня ГРМ. Такие компоненты и ремни зависят от модели транспортного средства, поэтому рекомендуем воспользоваться руководством по обслуживанию.
-
Проверьте точность совмещения установочных меток коленчатого и распределительного вала. У многих двигателей имеется пунктирная линия на шкивах и/или звездочках, которую необходимо выровнять по соответствующим меткам на блоке, головке цилиндра или вспомогательном вале. На некоторых двигателях пунктирная линия звездочки распределительного вала выравнивается по линии разъема первой пары подшипник-распределительный вал.
- Это очень важно при замене порванного ремня ГРМ. Рассмотрите правильный процесс регулировки в руководстве по обслуживанию вашего транспортного средства и устраните все недочеты до выполнения установки нового ремня ГРМ. На некоторых двигателях такие метки могут также указываться на наклейке крышки ремня ГРМ.
-
Осмотрите зону вокруг ремня на наличие следов утечки масла. Осмотрите участки возле уплотнений распределительного и коленчатого вала, а также крышку клапана и поддон картера. Проверьте утечки охлаждающей жидкости из водяного насоса и перепускного шланга. Все имеющиеся утечки необходимо устранить до установки нового ремня.
Расчищаем доступ к ремню ГРМ
Подразобрав моторный отсек, мы получили прекрасный доступ к болтам крепления правой опоры силового агрегата, а также к фиксатору верхней крышки ремня ГРМ. Для снятия самой крышки поворачиваем фиксатор в положение Open с помощью шлицевой отвертки. Надавливаем — и фиксатор отстегивается. Их два — спереди и сзади, отстегнув оба, снимаем крышку.
Как выставить метки
Выставление меток механизма газораспределения зачастую проводится с использованием специального средства, фиксаторов — кондукторов, к которым прибегают в случае, если старый ремень был неправильно надет либо проворачивается фазорегулятор. Они позволяют зафиксировать коленвал в одном положении и устранить его прокручивание.
При использовании подобных помощников метки ГРМ выставляются следующим образом:
- Коленчатый и распределительный валы фиксируются кондукторами.
- Натяжной ролик ослабляется при помощи ключа.
- Ослабляются шестерни распредвала.
- Лента ГРМ натягивается при помощи ролика.
- Шестерня распредвала затягивается.
Совмещаем метки
Следующий важный этап работ — совмещение меток. Для этого нужен доступ к шкиву коленвала, а значит, придется снять правое переднее колесо, нижний грязеотражающий щиток и правую боковую защиту. Благополучно «расчистив» путь к шкиву коленвала, начинаем вращать его за болт ключом на 19, совмещая метки. Контролируем процесс по метке распредвала. Теперь можно открутить болты крепления шкива. Для этого удерживаем болт его крепления ключом на 19, а шестигранником «на 6» отворачиваем все четыре болта крепления, фланца.
Инструкция: как правильно ставить ремень ГРМ
Натяжение ремня ГРМ — один из важных параметров, влияющих на работоспособность двигателя автомобиля. Перетяжка детали может стать причиной быстрого износа подшипников, натяжного ролика и водяной помпы. Слабая натяжка может спровоцировать нарушения фаз газораспределения и перескок зубьев ремня.
Уровень натяжения ремня регулируется при помощи натяжного ролика — его проворачивают вокруг эксцентрической оси.
Чтобы натянуть ремень ГРМ, понадобятся следующие инструменты:
- торцовая головка, оснащённая воротком-трещоткой либо ключ на 17;
- специальный ключ для поворота натяжного ролика. Заменить его можно обычными свёрлами и большой отвёрткой.
Домкратим двигатель
Последнее препятствие на пути к ремню — правая опора двигателя. Чтобы ее снять, мы с помощью домкрата приподнимаем двигатель, и только после этого головкой «на 18» отворачиваем болты крепления верхней опоры. Затем головкой «на 16» — два соседних болта, с помощью которых опора крепится уже к кузову автомобиля. Сняв часть опоры, получаем доступ к болтам крепления оставшейся части непосредственно к двигателю. Их три: два сверху и один снизу. Откручиваем все болты головкой «на 16».
Процесс натяжения ремня ГРМ или как заставить его «меняться»:
- С ремня механизма снимается передняя крышка.
- Аккуратно и плавно проворачивается коленчатый вал по часовой стрелке на один оборот. Сильнее проворачивать его не нужно — так можно вывернуть все свечи зажигания.
- Коленчатый вал проворачивается в обратную сторону на два зуба шкива распредвала, благодаря чему снижается натяжение ведущей части ремня.
- Проверяется натяжение детали. При небольшом усилии пальцев правильно натянутая лента проворачивается на 90о.
- Если ремень слишком ослаблен или перетянут, то его положение корректируют. Для этого ослабляется гайка, крепящая натяжной ролик. После этого ролик проворачивается против часовой стрелки на 10–15о для натяжения, по часовой стрелке — для ослабления.
- Если под рукой нет специального ключа, то в отверстия ролика вставляются свёрла, а сама деталь проворачивается отвёрткой.
- Гайка крепления затягивается и повторно проверяется натяжение ремня.
Как заменить и натянуть ГРМ без специальных инструментов
Натяжка ремня газораспределительного механизма осуществляется с использованием специальных инструментов. Однако если их нет под рукой, можно воспользоваться отвёрткой и двумя гвоздями либо свёрлами, между которыми отвёртка и размещается. Аналогичным образом можно применить столовую вилку — у неё обламываются два зубца в центре, а оставшиеся загибаются под нужным углом.
Проверить натяжение ремня без специального инструмента можно несколькими способами:
- Использовать обычную линейку и гирю весом в 10 кг. Линейка размещается на ремне между шкивами, а на неё ставится гиря. Ремень должен оттянуться от плоскости не более чем на 5 мм.
- Воспользоваться весами — безменом. Между шкивами к центральной части ремня крепится крючок весов, после чего безмен начинают тянуть наверх до тех пор, пока он не покажет 10 кг. После этого замеряется расстояние, на которое оттянулся ремень — оно не должно превышать 5,4 мм.
Перетянутый ремень механизма во время эксплуатации авто будет неприятно визжать, при этом срок эксплуатации самой детали, натяжных роликов и подшипников помпы значительно сократится.
Как поставить новую помпу, поменять натяжные ролики и сальники
Водяной насос отличается более длительным сроком жизни, чем лента ГРМ, поэтому специалисты советуют его менять одновременно с каждым вторым ремнём. Отдельно помпу менять нецелесообразно, поскольку путь к ней аналогичен пути к ремню ГРМ, и лишний раз перебирать половину подкапотного пространства не хочется.
Аналогичная ситуация и с сальниками: меняются по мере износа и выхода из строя — к примеру, если появляются протечки моторного масла.
А вот с натяжными роликами ситуация диаметрально противоположная: поменять их можно в обязательном порядке одновременно с ремнём ГРМ.
Обрабатывают ролики и ремень после установки специальными смазками, чтобы устранить износ. Неплохим составом считается литол, однако, специалисты рекомендуют использовать специальные силиконовые смазки.
Замена ремня ГРМ своими руками
Здесь мы предлагаем посмотреть фотоотчёт о том, как поменять ремень ГРМ на ВАЗ с 16-клапанным двигателем. Процедура выполняется в такой очерёдности действий:
- Снять ремень генератора со шкива на коленвале.
- Снять крышку защитного кожуха ГРМ.
- Выставить метки шкивов РВ по рискам на кожухе.
- Снять шкив привода генератора, ещё раз проверить и выставить метки, добавляя к этому и коленвал, после чего можно снимать натяжной ролик, а вслед за ним и ремень.
- Проверить состояние ремня и роликов.
- Установить ремень обратно.
- Установить натяжной ролик.
- Осуществить натяжение ремня.
- Окончательно проверить соответствие меток.
- Произвести пробный пуск двигателя и завершить сборку.
Заключение
Выше был приведен классический пример замены ремня ГРМ. Однако трудоемкость работы может отличаться в зависимости от марки, модификации автомобиля и двигателя. Поэтому прежде чем приступить к самостоятельной замене ремня, рекомендуем заблаговременно изучить “Инструкцию по ремонту”, запастись новым комплектом ГРМ и инструментами.
- https://autoiwc.ru/other/kogda-menyat-grm.html
- https://fastmb.ru/autoremont/2932-kak-zamenit-remen-grm-svoimi-rukami.html
- https://automonth.ru/kogda-menjat-remen-grm/
- https://nissan-modus.ru/starter/pri-kakom-probege-menyaetsya-remen-grm-reglament-zameny-srok-sluzhby.html
- https://pol-z.ru/zamena-remnya-grm/
- https://zapchasti.expert/grm/kogda-menyat-cep-i-remen-grm.html
- https://prometey96.ru/remont/cherez-skolko-menyat-remen-grm.html
- https://zen.yandex.ru/media/id/59ab872ae86a9e96d63241ad/priznaki-po-kotorym-mojno-opredelit-neobhodimost-zameny-remnia-grm—razvenchanie-mifov-5eb70484d2c91417688d2708
- http://KrutiMotor.ru/kogda-menyat-remen-grm-i-kak-chasto-nuzhna-zamena-remnya-grm/
- https://rad-star.ru/pressroom/articles/cherez-skolko-km-probega-menyat-remen-grm/
- http://avto-flot.ru/blog/kogda-menyat-remen-grm-po-reglamentu-i-sovetam-spetsialistov.html
- https://www.zr.ru/content/articles/919445-kak-ponyat-chto-pora-menyat-re/
- https://VazNeTaz.ru/zamena-remnya-grm
- https://stodorog34.ru/articles/zamena-grm-svoimi-rukami/
- https://avtozam.com/dvigatel/grm-kshm-gbc/zamena-remnya-i-srok/
- https://ru.wikihow.com/%D0%B7%D0%B0%D0%BC%D0%B5%D0%BD%D0%B8%D1%82%D1%8C-%D1%80%D0%B5%D0%BC%D0%B5%D0%BD%D1%8C-%D0%93%D0%A0%D0%9C
- https://www.zr.ru/content/articles/921088-zamena-remnya-grm-svoimi-rukami/
- https://zen.yandex.ru/media/id/5dd24ffcf2583c491d72fcd9/kogda-neobhodimo-meniat-remen-grm-sroki-i-osobennosti-zameny-5f3e0d4f2659bb7c6c161fb0
[/spoiler]
