Проблемы кондиционера Форд Фокус 2 — как починить и заправить самостоятельно?

Как устроен кондиционер на Фокусах?

Что делать, если плохо охлаждает или вовсе не холодит кондер, какие неисправности характерны для системы кондиционирования и как произвести чистку и заправку кондера?

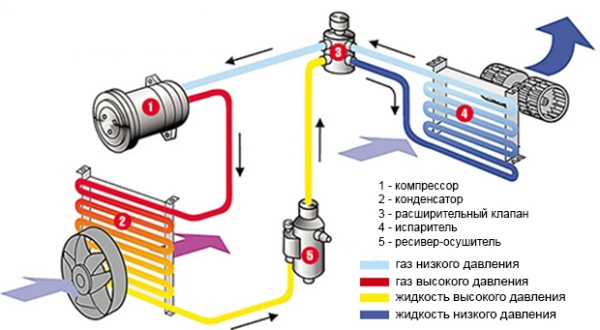

Для начала давайте рассмотрим устройство системы:

1. Компрессорное устройство. Этот узел используется для сжатия рабочей жидкости (хладагента) и дальнейшей циркуляции ее по всем магистралям системы. Основной составляющей компрессорного узла считается муфта, которая состоит из катушки, прижимной пластины и вала.
2. Испаритель. Через испаритель проходит холодный хладагент. При попадании жидкости в устройство включается вентилятор, после чего он нагоняет холод от испарителя в салон автомобиля.
3. Терморегулирующий клапан, основное назначение заключается в регулировке перегрева пара. Вентиль передает образовавшийся конденсат в испарительный узел в газообразном состоянии.
4. Ниппель с золотником представляет собой механизм, использующийся для направления потока рабочей жидкости в результате смещения подвижных механизмов.
5. Комплект переходников и фитингов, по ним перемещается жидкость.
6. Радиатор (конденсатор). Этот узел представляет собой теплообменник, назначение которого заключается в преобразовании газа в жидкое состояние. Тепло от радиатора выделяется в окружающую среду, а пары от охлажденной жидкости попадают в верхнюю часть устройства.
7. Испаритель (осушитель). В данный узел поступает жидкий фреон низкого давления. Тепло воздушного потока в салоне поступает на хладагент, который одновременно начинает закипать и преобразуется из жидкого состояния в пар. Когда воздух проходит через испарительный узел, он охлаждается и становится более сухим.
   Одновременно с этим происходит конденсация влажности — жидкость стекает вниз через дренажную трубку и попадает за пределы авто. Благодаря испарителю воздушный поток в салоне машины становится более сухим, что способствует более комфортному пребыванию автовладельца авто.
8. Вентилятор. Это устройство активируется одновременно с компрессором, оно также используется для охлаждения рабочей жидкости.
9. Трубки или магистрали, по которым передается рабочая жидкость из одно узла в другой.
10. Управляющий модуль, расположенный на центральной консоли Форда Фокуса. С помощью этого модуля осуществляется регулировка режимов и включение/отключение кондиционера (автор видео о самостоятельном ремонте кондиционера — канал MrIcemenWhite).

Признаки неисправности

Основные признаки того, что компрессору кондиционера требуется ремонт:

• шум, который по мере износа
  детали и в зависимости от степени критичности проблемы, может быть громче или тише и доноситься как при работающем, так и при выключенном кондиционере;
• люфт между прокладками на шлангах или у сальника вала;
• вытекающий фреон из тех или иных мест в системе кондиционирования.

Если Вы заметили какой-либо из признаков наличия неисправности в работе системы кондиционирования, не откладывайте визит в автомобильный сервис, поскольку со временем данные неисправности станут лишь более критичными и сложными для ремонта, а следовательно и более финансово-затратными.

Как проверить количество хладагента

Если охлаждение функционирует не достаточно эффективно, стоит проверить уровень и состояние хладагента внутри системы. Для этого выполняем следующие действия:

• Прогреваем двигатель.
• Устанавливаем максимально низкую температуру и наиболее высокую скорость вращения вентилятора.
• Открываем двери.
• Проверяем включение компрессора. Должен раздаться щелчок, и муфта начинает крутиться. При достижении рабочей температуры выпускная трубка испарителя должна быть немного теплее впускной. Если разница значительная, имеет место недостаточная заправка.
• Термометром проверяем температуру центральной части клапана выхода воздуха. Оптимальный уровень колеблется в пределах 17-20 гр.
• Проверяем смотровое стекло (в верхней части ресивера). Если хладагент пенится, его недостаточно.

Почему кондиционер не холодит?

Переходим к рассмотрению ситуаций, когда кондиционер не охлаждает, или же температура подаваемого воздуха недостаточно низкая. Всему виной может быть засорившийся салонный фильтр. Как и любые другие расходники, он нуждается в замене при прохождении обслуживания машины. Грязь может попадать довольно далеко, в сам испаритель, что сильно уменьшает эффективность процесса охлаждения воздуха.

Вместе с тем, любые упомянутые далее проблемы с кондиционером могут происходить именно в результате засорившегося салонного фильтра, так что именно с теста и замены данного расходника следует начинать. В обычной ситуации будет достаточно установить новый фильтр, но если грязь проникла глубоко в испаритель, потребуется демонтаж кондиционера, очистка системы, а также дозаправка хладагентом.

Переходим к проверке вентиляторов. Данные узлы могут выйти из строя или же вращаться с низкой скоростью, в связи с загрязнением, проблемами с электрикой, механической поломкой. Подобная ситуация сложно поддается самостоятельной диагностике, но ее можно подозревать после замера температуры в вентиляционных соплах, путем изменения скорости вращения вентиляторов. Если температура не изменяется, это может указывать на неполадки в одном или нескольких деталях. Также функционирующие вентиляторы издают негромкий гул, и если он отсутствует, или звук стал другим, чаще всего требуется замена данным узлам.

Следующий момент – разгерметизация системы, снижение давления или утечка хладагента. Подобную проблему можно диагностировать весной, а решается она путем дозаправки кондиционера. Впрочем, перед данным процессом требуется поиска причину и место утечки. Сперва попробуйте активировать ниппель трубки кондиционера – если газ не выходит, и это происходит очень медленно, проблема кроется именно здесь.

Масло, пребывающие в системе кондиционера, при использовании охлаждения начинает промазывать внутренние прокладки, сальники, уплотнители. Если же систему долго не использовать, смазывание также не происходит, элементы трескаются, что приводит к разгерметизации и потере фреона. Важно тщательно осмотреть все трубки и радиатор – все должно максимально плотно прилегать и быть неподвижным, сухим, без трещин.

Возможные причины недостаточного охлаждения воздуха автомобильным кондиционером

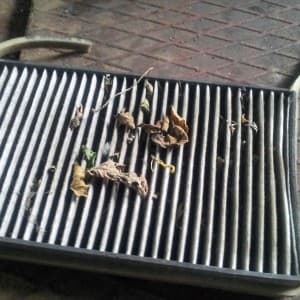

1. Грязный, забитый салонный фильтр.

Салонный фильтр, как и все расходники, рекомендуется менять при прохождении ТО Форд Фокус 2. Если проблема в нем, вы, скорее всего, поймете это и по другим явлениям, кроме неполадок с кондиционером: при отоплении воздух нагнетается медленно, и слабо прогревается; сильно потеют стекла (особенно лобовое); в салоне может появиться неприятный запах. Грязь может проникать достаточно далеко, внутрь испарителя, что очень значительно снижает эффективность охлаждения воздуха. Кроме того, все нижеописанные проблемы с кондиционером могут быть следствием загрязненного, и вовремя не замененного фильтра, и ремонт будет неизбежен.

Если случай не запущенный, решением проблемы будет замена салонного фильтра. Если загрязнение уже глубоко в испарителе, придется снимать кондиционер, чистить испаритель, и после этого дозаправлять элемент охлаждения салона авто хладагентом.

2. Неисправные вентиляторы.

Вентиляторы могут не работать, или вращаться с недостаточной скоростью из-за загрязнения, неисправной электрики, механических повреждений, и т.д. Такую неполадку сложно диагностировать самостоятельно, но ее можно подозревать, если замерить температуру в соплах вентиляции, меняя скорость вращения вентиляторов. Если температура неизменна, можно подозревать неисправность одного или нескольких элементов. Кроме того, работающие вентиляторы издают определенный, хотя и негромкий гул, и если его нет, или звук стал не привычным, скорее всего, понадобится замена или ремонт.

3. Произошла разгерметизация системы, падение давления, утечка хладагента.

Такая проблема встречается, как правило, в начале сезона, после зимы. Решением для этой неисправности является дозаправка кондиционера. Однако, перед дозаправкой, желательно найти причину и место утечки. Сначала стоит попробовать нажать на ниппель трубки кондиционера, и если газ не выходит, или выходит совсем слабо — можно утверждать, что проблема определена.

Дело в том, что масло, находящееся в системе кондиционирования, при ее использовании, смазывает все внутренние сальники, прокладки и уплотнители. А когда кондиционер не включается долгое время, смазка не осуществляется, и они могут рассыхаться и трескаться, что и является причиной разгерметизации и последующей утечки фреона. Кстати, по этой причине система кондиционирования иногда не включается.

Внимательно осмотрите трубки, их стыки и радиатор. Они должны быть плотно прилегающими, неподвижными (относительно друг друга), сухими и без трещин.

Конечно же, на специализированной станции технического обслуживания, проверить это проще и быстрее, с помощью электронных детекторов. Распространена также проверка, когда в систему помещают фреон с ультрафиолетовой присадкой, вы несколько дней ездите с включенным кондиционером, после чего систему проверяют снова — места утечки окрасятся в зеленый цвет, а затем производят ремонт.

Прочие причины, ведущие к неисправности кондиционера в авто

Кондиционер может не работать или работать неправильно не только из-за неисправностей, но и из-за нарушения правил и норм его заправки. Иногда, движимые желанием сэкономить, мы обращаемся в «полуподвальные» сервисы, которые берутся выполнять ту или иную работу или ремонт, не имея для них нужной квалификации, или используя устаревшее оборудование и материалы. В итоге выходит не экономия, а дополнительные расходы на диагностику и исправление недостатков.

Стоит учесть, что для каждой марки и модели автомобиля, существуют свои нормы заправки хладагента. Она должна быть указана в мануале по автомобилю, либо на таблице под капотом. Кроме того, есть усредненные таблицы и программы, рассчитанные на определенные группы авто.

Масло для системы кондиционирования тоже заправляют по определенным нормам. Например, вовсе не обязательно лить масло при каждой заправке кондиционера, если его утечки не было! Этим правилом заправщики часто пренебрегают, желая продать вам как можно больше. Избыток масла может и отрицательно влиять на эффективность кондиционера, а также скоро потребуется его ремонт.

Неконденсируемые примеси тоже довольно часто встречаются, при заправке кондиционера у недобросовестных исполнителей. Использование таких примесей почти в 100% случаев ведет к тому, что кондиционер не включается, потому что та или иная система выходит из строя. В основном, такие примеси встречаются при использовании дешевого или поддельного фреона.

Кроме того, ряд неисправностей возникает и из-за несоблюдения технологии самого процесса наполнения кондиционера фреоном.

Особенности ремонта

Чтобы устранить неисправность в работе кондиционера, то его, скорее всего, придется снять и разобрать. Сделать это не очень сложно, но при этом требуется предельная осторожность. Как правило, детальную инструкцию с описанием всех работ для автомобиля Форд Фокус 2 можно легко найти в интернете, а мы представим вам краткий алгоритм, который позволит вам понять принцип действия. Итак, ремонт кондиционера требует снятия и разборки его компрессора. Для этого нужно выполнить следующее:

• Выпускаем из системы фреон, используя отвертку и тряпку, после чего заканчиваем снятие компрессора.
• Откручиваем центральный болт и демонтируем верхнюю часть компрессора.
• Снимаем стопорное кольцо, после чего появится муфта, которую также нужно будет демонтировать.
• Снимаем подшипник. Если открутить его не получается, то можно срезать.
• Муфта просто так не снимется, а поэтому ее выпрессовываем, используя специальное приспособление.
• Демонтируем подшипник, а его посадочное место смазываем маслом и устанавливаем новую деталь.

Вот и все, компрессор кондиционера разобран. В зависимости от того, какая неисправность присутствует на FordFocus, необходимо менять определенные детали. Такой ремонт можно осуществить самостоятельно, но новичкам лучше делать все под руководством опытных автолюбителей. После того как ремонт будет окончен, все детали почищены и заменены в случае необходимости, компрессор нужно будет собрать в обратной последовательности. Следует отметить, что при установке ремня кондиционера могут возникнуть сложности, но не бойтесь применять силу. Также если вы обнаружили какие-то мелкие неисправности (лопнувшие резинки, уплотнители) во время ремонта Ford Focus 2, устраните их.

Как вы уже поняли, ремонт кондиционера – дело не самое простое. Главное, правильно выяснить причину неисправности и как можно быстрее ее устранить. В наше время созданы все условия для комфортного передвижения, а поэтому, чтобы Форд Фокус 2 второго поколения приносил максимальное удовольствие, правильно ухаживайте за ним и вовремя чините.

Диагностика и заправка кондиционера Форд.

Как происходит процесс заполнения хладагента в систему автокондиционера Ford в нашем сервисе.

1. К специальным разъёмам расположенных на магистральных трубках высокого и низкого давления подключается заправочная станция с манометрами и вакуумным насосом.
2. При включении оборудования, вакуумный насос разряжает полости составных от влаги, остатков испарений и возможных загрязнений.
3. После оборудование проверяется на герметичность и если всё в норме происходит сама заправка кондиционера с добавлением определённого типа масла для компрессора.

Дополнительные услуги — предложения и цены.

1. Выполнить полную диагностику автокондиционера на общую работоспособность системы включая электронную стоит 500 р.
2. Стоимость добавления в момент заправки uv — уф ультрафиолетового красителя, в будущем помогает найти микроскопические утечки фреона, — 500 рублей.
3. Полностью сделать заправку кондиционера в автомобиле Форд, до полного объёма по таблице норм вместе с проверкой, на качественном оборудовании стоит 2000 руб.

• Нужно сделать обслуживание, проверку и заправку кондиционера в вашем автомобиле Форд Фокус 1, 2, 3, Мондео, Куга, Фьюжн, Транзит, Эксплорер, Галакси, С макс, S—MAX, Эскейп, Экспедишн и прочих моделей, на профессиональном оборудовании, качественным фреоном R—134a, под гарантию на работы, и по минимальной цене, звоните по нашему контактному номеру телефона.

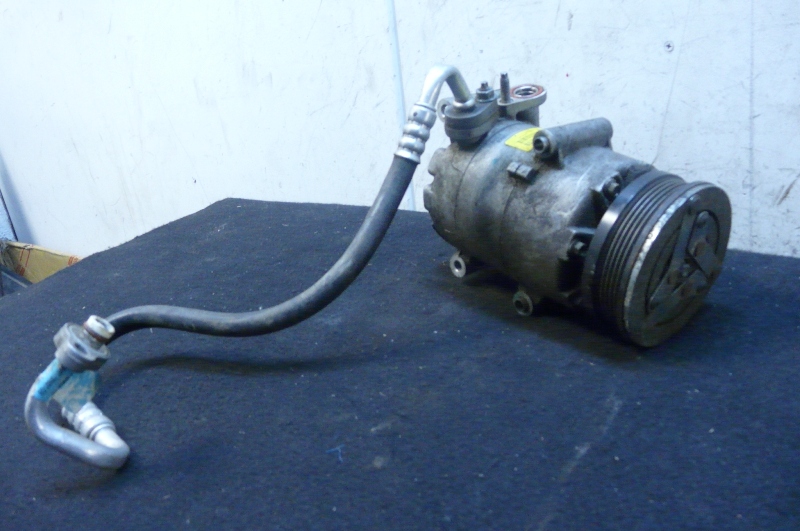

Ремонт компрессора кондиционера Форд Фокус 2

Наличие неисправностей такой
детали кондиционера, как компрессора, выводит из строя всю систему кондиционирования, что особенно неприятно в летнее время, когда потребность в работе автомобильного кондиционера наиболее актуальна, ведь от него зависит то, насколько пребывание в салоне автомобиля будет комфортным для водителя и его пассажиров. В случае выхода системы кондиционирования из строя, следует сразу же обращаться в автосервис для оказания ремонтных работ. В зависимости от уровня неисправностей, специалисты произведут ремонт или же замену компрессора. В любом случае, данной процедуре предшествует диагностика системы, которая призвана выявить проблему и источник ее происхождения. Сама же процедура ремонта осложняется не только наличием большого количества деталей в системе, но и тем, что охлаждающая жидкость, которая содержится в кондиционере, имеет токсичные свойства и любые действия необходимо осуществлять крайне осторожно и со всеми мерами предосторожности.

При оказании ремонтных работ, мастера произведут демонтаж кондиционера и разборку компрессора. Это выполняется по следующему алгоритму:

• из кондиционера выпускается фреон;
• затем откручивается центральный болт и вынимается верхняя часть компрессора;
• с помощью специального пресса производится демонтаж муфты после снятия стопорного кольца и подшипника;
• затем посадочное место подшипника смазывается маслом и устанавливается новая деталь.

Замена тех или иных деталей
зависит от характера неисправности. После того, как специалисты произведут ремонт, осуществят промывку системы и заменят необходимые детали, компрессор собирается в обратной последовательности.

После описанных выше действий, специалисты осуществят заправку кондиционера. Перед этим, происходит процесс вакуумирования, который заключается в удалении из системы кондиционирования всей влаги и воздуха за счет специального насоса. Если не выполнить данное действие, кондиционер и отдельные его детали вскоре будут подвергнуты процессу коррозии. При заправке кондиционера, во фреон часто добавляют масло.

Самостоятельная заправка

Самостоятельная заправка кондиционера проводится только при наличии специальных знаний и метрической станции. Следует помнить о токсичности хладагента и соблюдать меры предосторожности.

Заправочный объем кондиционера Форд Фокус 2 составляет, как сказано выше, 585-615 грамм.

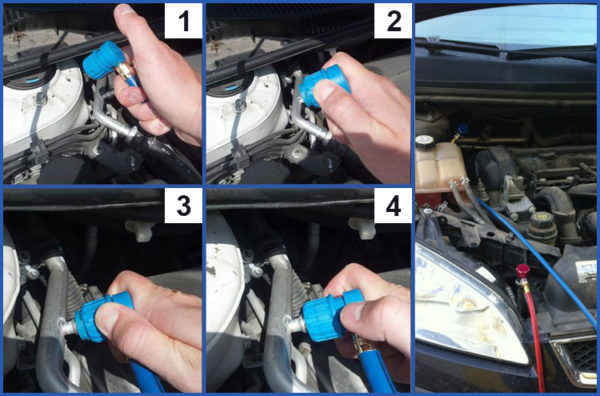

Заправочный шланг метрической станции подсоединяется к заправочной горловине. После этого необходимо запустить двигатель и довести обороты до полутора тысяч. Далее открываем вентиль низкого давления и переворачиваем баллон – заправка начинается.

Когда воздух из воздуховодов достигает температуры 6-7, прекращаем заправку. После этого отсоединяем оборудование, закрываем горловину и проверяем количество хладагента через смотровое окно. Ещё раз отметим, что жидкость там при нормальном её количестве в системе не пенится.

Особенности чистки и заправки кондера

Со временем кондиционер автомобиля Форд Фокус может работать менее эффективно из-за загрязнений, поэтому перед тем, как заправить систему, нужно произвести ее очистку. Для того, чтобы кондер работал правильно, его необходимо заправлять один раз в 2-3 года. Перед тем, как заправить систему, нужно удостовериться в наличии фреона в ней, при этом уровень жидкости должен соответствовать норме. В противном случае необходимо избавиться от причины утечки или разгерметизации.

Схема заправки кондера выглядит так:

1. Для начала нужно спустить остатки хладагента из системы.
2. Затем вам надо будет подготовить баллончик с новым фреоном, в автомобилях Фокус он должен соответствовать стандарту R-134a. Более точная информация касательно жидкости указывается на обратной стороне капота — здесь должна быть указана таблица с соответствующими данными.
3. После этого нужно тщательно прочистить магистраль и демонтировать защитный колпачок, расположенный на ней. К заправочному штуцеру нужно подключить патрубок.
4. Затем заводится силовой агрегат, необходимо, чтобы количество оборотов коленвала увеличилось до 1500.
5. Сядьте в салон авто и на управляющем блоке на центральной консоли выставьте рециркуляцию воздуха, ее следует установить на максимум.
6. Затем нужно будет провернуть кран, расположенный на баллоне с фреоном, а также вентиль низкого давления. Так начинается процедура заправки системы. В ходе выполнения этой задачи вы должны внимательно следить за уровнем давления с помощью манометра — этот параметр должен быть не более 285 кПа, контролируйте его.
7. Понять о том, что заправка подходит к концу, можно по появлению холодного воздуха в салона авто. Когда температура воздушного потока достигнет 5-8 градусов, нужно будет перекрыть кран.
8. Когда эти действия будут выполнены, удостоверьтесь в том, что объем газа в системе соответствует норме. Проверьте это можно через специальное смотровое отверстие, обратите внимание на возможное наличие пузырьков. Если их нет, то все было сделано верно.

Профилактика

В любой системе важно проведения профилактических мероприятий для поддержания её работоспособности. Не является исключением и кондиционер Форд Фокус 2. Во избежание проблем с системой, следует выполнять следующие действия:

• Осмотр и проверка ремня привода дополнительного оборудования.
• Очистка радиатора кондиционера от грязи и пыли. Обычно производится вместе с очисткой радиатора охлаждения.
• Проверка герметичности системы, шлангов и мест их соединения.

Уход

Для нормального процесса функционирования кондиционера, необходимо выполнять ряд профилактических мероприятий.

• Регулярно осматривать и проверять состояние ремня привода кондиционера, а также его натяжение.
• Проверять состояние шлангов системы и места их соединения.
• Очищать радиатор кондиционера и его испаритель.
